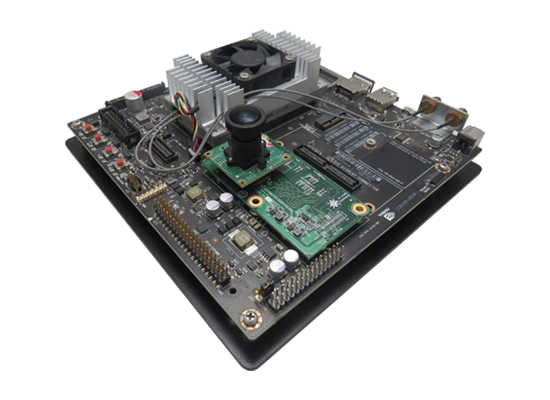

e-CAM30_CUTX1 - 3.4 MP Jetson TX2/TX1-KameraPlatine

e-CAM30_CUTX1 ist ein 3,4 Megapixel 4 Lane MIPI CSI-2 kundenspezifische Objektivkameraplatte für NVIDIA® Jetson TX2/TX1 Development Kit. Diese Kamera basiert auf 1/3 Zoll AR0330 CMOS Bildsensor von ON Semiconductor® mit 2,2 μm Pixel und A-Pix™ Technologie. e-CAM30_CUTX1 ermöglicht eine hervorragende Low-Light-Performance und kann auch bei 0,5 Lux gute Bildqualität erfassen. Es verfügt über einen S-Mount (M12) Objektivhalter, der es Kunden ermöglicht, das Objektiv entsprechend ihrer Anforderung zu wechseln.

Diese Kamera kann direkt an den Kamera-Anschluss (J22) des NVIDIA® Jetson TX1 Development Kit angeschlossen werden. e-CAM30_CUTX1 ist als Standard-V4L2-Gerät ausgesetzt und Kunden können die V4L2-APIs verwenden, um auf diese Kamera zuzugreifen und diese zu steuern.

  • Mit e-CAM30_CUMI0330_MOD - 3.4 MP AR0330-Farbkameramodul
  • Hochgeschwindigkeitsschnittstelle 4-Lane-MIPI-CSI-2 für die CPU-Verbindung
  • Steckverbindung für das NVIDIA Jetson TX2/TX1 Entwickler-Kit
  • Nutzung der 4-Lane-CSI-2-Schnittstelle für maximale Frameraten bei allen Auflösungen.
  • Maximale Bildübertragungsrate
  • UYVY
    VGA 50 fps
    HD (720p) 60 fps
    Full HD (1080p) 60 fps
    3MP 60 fps
    3.4 MP 50 fps
  • Betriebsspannung 5 V +/- 5 %, Strom -270 mA
  • Linux-Kameratreiber (V4L2) für das 3.4 MP MIPI-CSI-2-Kameramodul
  • Muster-App für Bildaufnahme & Vorschau.
  • Gstreamer-1.0 Unterstützung für Videoaufnahmen und Netzwerk-Streamen
  • Größe der Karte (L x B x H): 75,03 mm x 40,18 mm x 25,6 mm (ohne Objektiv)
  • Gewicht der Karte: 20 Gramm (ohne Objektiv)
                                     25 Gramm (mit Objektiv)
  • Gestartet am: 21 Mar 2017

Sensor:1/3" Optisches Format CMOS Bildsensor

Fokustyp:Fixfokus

Auflösung:3,4 MP

Piixelgröβe:2,2 µm x2,2 µm

Aktiver Sensorbereich:2304H x 1536V

Reaktionsschnelligkeit:2 V/lux-sec

SNR:39 dB

Dynamikbereich:69,5 dB

Ausgabeformat:Unkomprimiertes YUV422 format

Verschlusstyp:Elektronischer Rollverschluss

Halterung:S-Mount

ISP:External ISP

Array-Gröβe:The e-CAM30_CUTX1 unterstützt maximal 2304x1536 Pixel für 3,4 MP

Linux -Kameratreiber:


Vollständiger Linux-Kameratreiber für das MIPI-CSI-2-Kameramodul. Der Treiber unterstützt die e-CAM30_CUTX1 von e-con mit dem Jetson-Entwicklerkit. Der Kameratreiberquellcode kann auf die NVIDIA TX2/TX1-Plattform portiert werden und unterstützt auch die sekundäre MIPI CSI-2-Schnittstelle von TX2/TX1.

  • V4L2-Linux-Kameratreiber für das MIPI-CSI-2-Kameramodul.
    • Videovorschau
    • Einzelbildaufnahme
    • Kamerasteuerung über IOCTLs
  • Musterapplikation mit Quellcode für Linux:
    • Videovorschau
    • Einzelbildaufnahme bei gewählten Auflösungen
  • Kamerasteuerungen
    • Helligkeit
    • Kontrast
    • Sättigung
    • Weißabgleich (manuell und automatisch)
    • Gamma
    • Gain
    • Horizontal Drehen
    • Vertikal Drehen
    • Schärfe
    • Belichtung (manuell und Automatik)
    • Digital-Zoom

Wenden Sie sich bezüglich der Anpassung oder Portierung des Kameratreibers für Ihre Anwendungen bitte an sales@e-consystems.com.

Download e-CAM30_CUTX1 - Technische Dokumente:

   Datenblatt

pdf e-CAM30_CUTX1 Datenblatt

   Anwenderhandbuch

pdf e-CAM30_CUTX1 Erste-Schritte-Handbuch

pdf e-CAM30_CUTX1 Linux App-Anwenderhandbuch

pdf e-CAM30_CUTX1 Gstreamer-Bedienungsanleitung

pdf e-CAM30_CUTX1 Treiberhandbuch

pdf e-CAM30_CUTX1 Release-Paket Manifest

pdf e-CAM_TK1 GUVCView Build & Installationsleitfaden

pdf e-CAM30_CUTX1 Entwicklerleitfaden

Download Selected Documents

Kit-Inhalt:

  • Hardware:
  • Software:
    • V4L2 - Linux-Treiber
    • Muster-Sucher-App mit Quellcode
  • Wenden Sie sich bezüglich der Anpassung oder Portierung des Kameratreibers für Ihre Anwendungen bitte an sales@e-consystems.com.
US$199 $169
Buy 3.4 MP Jetson TX1

Exklusive Versandkosten

Offer Closes on 22nd Nov 2018

Ziel-Applikationen

» Drohnenbau

» Autonome Robotersysteme

» Unbemannte Luftfahrzeuge (UAV)

» Mobile medizinische Bildgebung

» Intelligente Videoanalyse (IVA)
