e-CAM130A_TRICUTX2 - 4K Multi-Kamera-System (TriCAM)

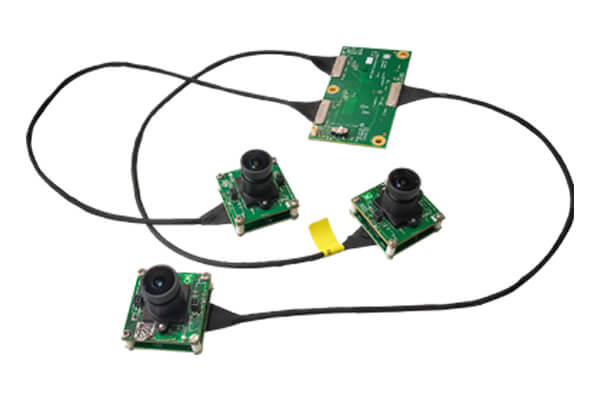

e-CAM130A_TRICUTX2 (TRICamera) ist eine Multi-Kamera-Lösung für das NVIDIA® Jetson™ TX2-Entwicklungskit, bestehend aus drei 13 MP 4-Lane MIPI CSI-2 Kamerakarten und einem Trägerboard zur Verbindung mit dem J22-Anschluss des Jetson™ TX2. Jede Kamera basiert auf dem Kameramodul e-CAM137A_CUMI1335_MOD, 1/3" AR1335 Farb-CMOS-Bildsensor von onsemi® und integriertem Hochleistungs-Bildsignalprozessor (ISP).

Alle diese drei Kameras sind mit 30 cm Mikro-Koaxialkabel mit dem Trägerboard verbunden. Die e-CAM130A_TRICUTX2 streamt 4K @ 30fps im unkomprimierten YUV422-Format sowohl im synchronen als auch im asynchronen Modus.

  • Beinhaltet e-CAM137A_CUMI1335_MOD - 13,0 MP Kamera-Modul mit S-Mount-Objektivhalter
  • Hochgeschwindigkeits-4-Lane MIPI CSI-2 Schnittstelle zur Verbindung mit der CPU
  • Wird an NVIDIA® Jetson™ TX2 Developer Kit angeschlossen/li>
  • Maximale Bildübertragungsrate
  • Auflösungen YUV 422
    Synchroner Modus Asynchroner Modus
    VGA 30 fps 100 fps
    HD (720p) 30 fps 72 fps
    Full HD (1080p) 30 fps 72 fps
    4K 30 fps 30 fps
    13MP (4192 x 3120) - 19 fps
  • Betriebsspannung: 5V +/- 5%, Strom - 700mA (Streaming mit drei Kameras)
  • Leistungsaufnahme: Max. 3.45W, Min. 1.40W ((Streaming von 3 Kameras auf NVIDIA Jetson TX2)
  • Betriebstemperaturbereich : -30°C Und 70°C
  • Asynchrone und synchrone Modi
  • On-Board-PWM-Generator-Schaltung und externe Trigger-Option, um alle drei Kameras synchron auszulösen
  • Steuerung für einzelne Kameras
  • Linux-Kameratreiber (V4L2) für 13,0 MP MIPI CSI-2-Kameramodul
  • Musteranwendung für Bilderfassung und Vorschau
  • Unterstützung von Gstreamer-1.0 für Videoaufnahmen und Netzwerk-Streaming
  • Trägerboard gröβe ( L x B ): 75.03 mm x 40.69 mm
  • Gröβe in mm (l x b) : 30 x 30 (Höhe hängt von der Linse ab)
  • Mikro-Koaxialkabel Länge : 30 cm (1 m*)
  • RoHS-konform
  • Leichte, vielseitige und tragbare Zwei-Board-Lösung
  • Gestartet am: launch date
  • * Ein 1-Meter-Kabel ist auf Anfrage erhältlich.

Sensor:1/3.2" Zoll optisches Format CMOS-Bildsensor

Fokustyp:Fixfokus

Auflösungen:13,0 MP

Pixelgröβe:1,1 µm x1,1 µm

Aktiver Sensorbereich:4208(H) x 3120(V)

Reaktionsschnelligkeit:4700 e-/lux-sec

SNR:37 dB

Dynamikbereich:69 dB

Ausgabeformat:Unkomprimiertes UYVY-Streaming und komprimiertes MJPEG-Streaming

Verschlusstyp:Elektronischer Rollverschluss

Linsenhalter:S-Mount

ISP:External ISP

Array-Gröβe:4208x3120

DFOV : 13MP - 110.81° (mit der Linse von e-con zur Verfügung gestellt)

Linux-Kameratreiber:


Vollständiger Linux-Kameratreiber für das MIPI-CSI-2-Kameramodul. Der Treiber unterstützt die e-CAM130A_TRICUTX2 mit dem Jetson™-TX2-Entwicklerkit.

  • Unterstützte Jetpack & L4T Version
    • NVIDIA® Jetson™ TX2 - JetPack 4.6.1 L4T32.6.1
  • V4L2-Linux-Kameratreiber für das MIPI-CSI-2-Kameramodul.
    • Videovorschau
    • Einzelbildaufnahme
    • Kamerasteuerung über IOCTLs
  • Musteranwendung mit Quellcode für Linux:
    • Videovorschau
    • Einzelbildaufnahme bei gewählten Auflösungen (nur e-CAM_TK1 GUVCView)
  • Kamerasteuerungen
    • Helligkeit
    • Kontrast
    • Sättigung
    • Weiβabgleich (manuell und automatisch)
    • Gamma
    • Gewinnen
    • Horizontal spiegeln
    • Vertikal spiegeln
    • Schärfe
    • Belichtung (manuell, Region of Interest (ROI) und automatisch)
    • Digitaler Zoom
    • ROI Window
    • Rahmensynchronisation
    • Schwenkung
    • Neigung
    • iHDR

Wenden Sie sich bezüglich der Anpassung oder Portierung des Kameratreibers für Ihre Anwendungen bitte an sales@e-consystems.com

Herunterladen e-CAM130A_TRICUTX2 - Technische Dokumente:

 Bullat Arrow  Datenblatt

pdf e-CAM130A_TRICUTX2 Datenblatt

pdf e-CAM130A_TRICUTX2 Lens Datenblatt

 Bullat Arrow  Anwenderhandbuch

pdf e-CAM130A_TRICUTX2 Entwicklerhandbuch

pdf e-CAM130A_TRICUTX2 Erste Schritte Handbuch

pdf e-CAM_TK1 GUVCView Build- und Installationshandbuch

pdf e-CAM130A_TRICUTX2 Gstreamer-Bedienungsanleitung

pdf e-CAM130A_TRICUTX2 e-multicam App Benutzerhandbuc

pdf e-CAM130A_TRICUTX2 Linux App-Anwenderhandbuch

pdf e-CAM130A_TRICUTX2 Versionspaketverzeichnis

Download Selected Documents

Kit-Inhalt:

  • Hardware:
    • e-CAM130A_TRICUTX2
      • Drei 13 MP MIPI Kameraboards (enthält das e-CAM137A_CUMI1335_MOD Kameramodul mit Objektiv)
      • Adapterplatine
      • Basisplatine zum Anschluss von drei Kameras
      • Drei Mikro-Koaxialkabel
  • Software:
    • V4L2 - Beispielansicht Finder Anwendungen mit Quellcode
      • e-CAM_TK1 GUVCView - für Single-Kamera-Streaming
      • e-multicam-Anwendung - für drei Kamera-Streaming

Wenden Sie sich bezüglich der Anpassung oder Portierung des Kameratreibers für Ihre Anwendungen bitte an sales@e-consystems.com
