e-CAM20_CUOAGX - Sechs synchronisierte Global-Shutter-Kameras für Jetson AGX Orin™

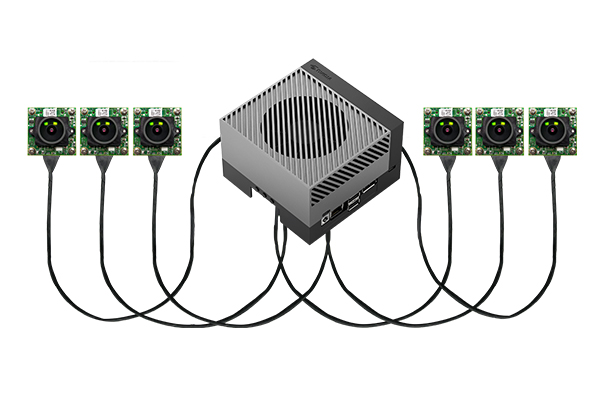

e-CAM20_CUOAGX ist eine Voll-HD MIPI CSI-2 Global-Shutter-Kamera für die NVIDIA® Jetson AGX Orin™ Plattform. e-CAM20_CUOAGX ist eine Multi-Kamera-Lösung, die es ermöglicht, bis zu 6 Kameras mit der NVIDIA® Jetson AGX Orin™ Plattform zu verbinden.

Diese Kamera basiert auf einem 1/2,6" AR0234CS Global-Shutter CMOS Bildsensor mit fein abgestimmtem Bildsignalprozessor (ISP). Die Global-Shutter-Fähigkeit dieser Orin™-Kamera und die Bildrate von 120 Bildern pro Sekunde tragen dazu bei, Bild-zu-Bild-Verzerrungen zu minimieren und Bewegungsartefakte bei der Aufnahme von Szenen mit vielen Bewegungen zu reduzieren. Read More »

  • Gehäuse e-CAM217_CUMI0234_MOD - Voll-HD-Kameramodul mit S-Mount-Objektivhalte
  • Global Shutter
  • Hochgeschwindigkeits-4-Lane MIPI CSI-2 Schnittstelle
  • Anschlieβbar an NVIDIA® Jetson AGX Orin™ Entwicklungskit
  • On-board ISP für hervorragende Bildqualität
  • Unkomprimiertes UYVY-Streaming
  • Bildrate: Streamt HD @ 120 Bilder pro Sekunde & Voll-HD @ 65 Bilder pro Sekunde
    Siehe pdfDatenblatt für vollständige Details zur Bildrate.
  • Unterstützung externer Trigger für Multi-Kamera-Synchronisation und Sensor-Fusion
  • Betriebsspannung: 3,3V +/- 5%
  • Betriebstemperaturbereich: - 30°C to 70°C
  • Leistungsaufnahme: Max. 4,22 W, Min. 4,05 W (Streaming von sechs Kameras auf NVIDIA® Jetson AGX Orin™)
  • Benutzerdefinierte Anpassung der LibArgus-Anwendung für Multikamera-Streaming, Bild- und Videoaufzeichnung
  • Gstreamer-1.0-Unterstützung für Videoaufzeichnung und Netzwerkstreaming
  • Base Board size ( L x W ): 75.03 mm x 40.69 mm
  • Gröβe der Adapterplatine in mm (L x B) : 30 x 30 (Höhe hängt vom Objektiv ab)
  • Leichte, vielseitige und tragbare Mehrplatinenlösung
  • Länge des Mikro-Koaxialkabels: 30 cm (1m *)
  • Konformität
    • FCC
    • RoHS
  • * - 1-Meter-Kabel ist auf besondere Anfrage erhältlich.

Sensor:Farbsensor von onsemi®

Fokus Typ:Fixer Fokus

Auflösung:Voll-HD

Optisches Format:1/2.6"

Pixelgröβe:3µm x 3µm

Aktive Fläche des Sensors:1920H x 1200V

Empfindlichkei:56 Ke-/luxsec

Signal-Rausch-Verhältnis (SNR):38 dB

Dynamischer Bereich:71.4 dB

Ausgabeformat:Unkomprimiertes UYVY-Streaming

Auslöser-Typ:Global-Shutter

Halterung:S-Mount

Array-Gröβe:1920 (H) × 1200 (V)

DFOV :Voll HD - 128.2°(mit dem von e-con gelieferten Objektiv)

Linux-Kameratreiber:


Vollwertiger Linux-Kameratreiber für e-CAM20_CUOAGX mit NVIDIA® Jetson AGX Orin™ Developer Kit. Der Quellcode des Kameratreibers kann auf jede NVIDIA AGX Orin-Plattform portiert werden.

  • Unterstützte Jetpack & L4T Version
    • Orin - Jetpack 5.0 DP / L4T 34.1
  • V4L2 Linux-Treiber für MIPI CSI-2 Kameramodul
    • Videovorschau
    • Standbildaufnahme
    • Kamerasteuerung über IOCTLs
  • Beispielanwendung mit Quellcode für Linux:
    • Videovorschau
    • Standbilderfassung in ausgewählten Auflösungen
    • Beispielanwendung für Bildaufnahme & Vorschau
    • Gstreamer-1.0-Unterstützung für Videoaufzeichnung und Netzwerk-Streaming
  • Kamera-Steuerungen
    • Helligkeit
    • Kontrast
    • Farbsättigung
    • Weiβabgleich (sowohl manuell als auch automatisch)
    • Gamma
    • Verstärkung
    • Horizontales Spiegeln
    • Vertikales Spiegeln
    • Bildschärfe
    • Belichtung (sowohl manuell als auch automatisch)
    • ROI-Gröβe
    • Rauschunterdrückung
    • Belichtungskompensation

Bitte kontaktieren Sie sales@e-consystems.com für eine benutzerdefinierte Anpassung oder Portierung des Kameratreibers an Ihre Anforderungen.

Download e-CAM20_CUOAGX - Technische Dokumente:

 Bullat Arrow  Datenblatt

pdf e-CAM20_CUOAGX Datenblatt

Download Selected Documents

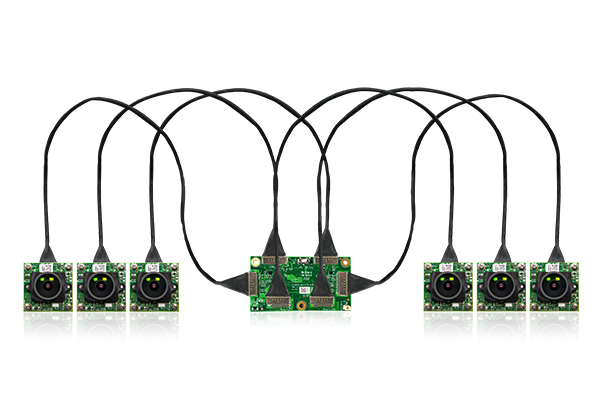

  • e-CAM217_CUMI0234_MOD - Voll-HD MIPI-Kameramodul mit Objektiv
  • Adapter-Platine
  • Basisplatine
  • Sechs Mikrokoaxialkabel

Bitte kontaktieren Sie sales@e-consystems.com für eine benutzerdefinierte Anpassung oder Portierung des Kameratreibers an Ihre Anforderungen.
