Lyra - Infineon EZ-USB™ FX3 FPGA ISP RDK mit Sony Sensor

Lyra (See3CAM_FX3_FPGA_ISP_RDK) ist ein USB3.1 Gen1 (5Gb/Sek.) UVC (USB Video Class) Referenzdesign-Kit, das unter Verwendung von Infineon® Semiconductors' EZ-USB® FX3™ und Lattice ECP5 FPGA und einem leistungsfähigen Bildsignalprozessor (ISP) von Helion Vision entwickelt und im FPGA implementiert wurde. Lyra verfügt über ein 2MP-Farbkameramodul mit Fixfokus, das auf dem Bildsensor SONY IMX236 basiert. Die Infineon EZ-USB® FX3 ist ein USB3.1 Gen1 (5Gb/Sec.)-Peripherie-Controller, der es Entwicklern ermöglicht, USB3.1 Gen1 (5Gb/Sec.)-Konnektivität mit jedem Bildsensor hinzuzufügen, der mit paralleler oder LVDS-Schnittstelle kompatibel ist.

e-con hat bereits drei Referenzdesign-Kits namens Denebola, Ascella und Tania für Infineon USB 3 Controller entwickelt. Lyra ist das vierte Referenzdesign-Kit. Das Lyra-Kit nutzt die ISP-IP, die auf einem Lattice ECP5-FPGA läuft, um die beste Bildqualität aus den Bildsensoren herauszuholen, und es unterstützt auβerdem Hochgeschwindigkeit, automatische Belichtung und automatischen Weiβabgleich.

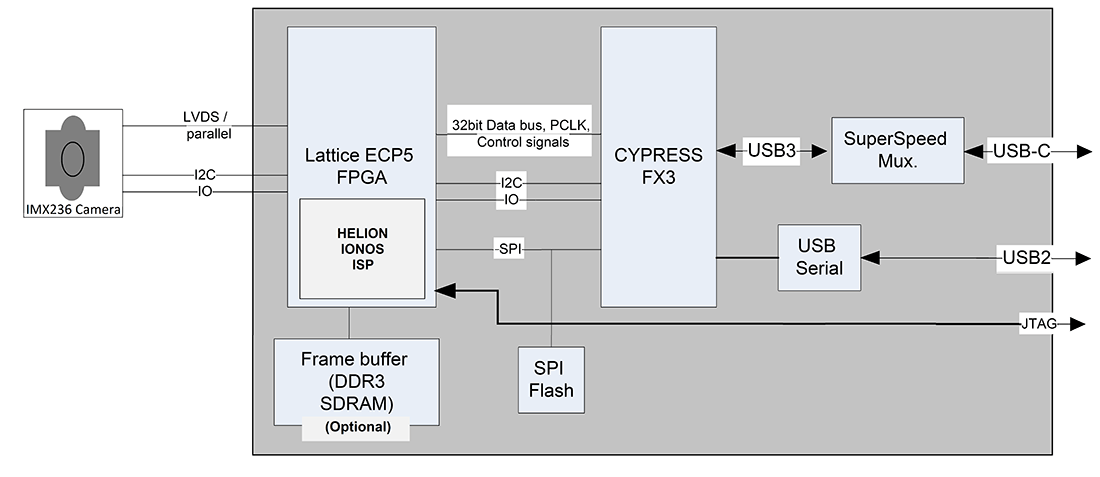

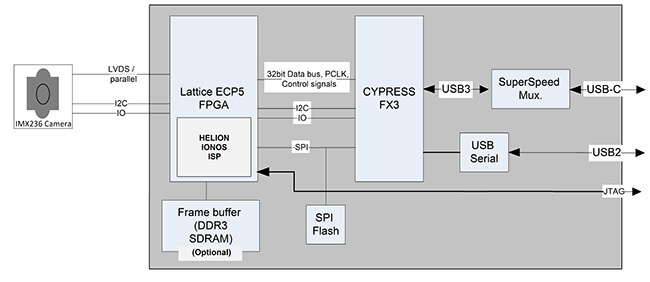

  • Zwei-Platinen-Lösung mit einer Basisplatine auf der Basis von FX3, einer Bildsignalprozessorplatine und einer Kamera-Tochterplatine auf der Basis von SONY IMX236.
  • Helion® ISP, ein leistungsfähiger Bildsignalprozessor, implementiert in einem FPGA, verarbeitet Hochgeschwindigkeitssignale mit speziellen Schaltungen für 12 Bit pro Pixel, Korrektur defekter Pixel, 5x5 HQ De-Bayer, Farbsättigungsmatrix, Gamma, Linsen-Shading-Korrektur, Konfigurationsschnittstelle für automatische Belichtung, automatischen Weiβabgleich.
  • Der Sony IMX236 Bildsensor wird über eine USB-Schnittstelle angeschlossen und eignet sich somit für die Anwendungen mit Hochgeschwindigkeitsvideo - Voll HD bei 60 Bilder/s im YUV-Format.
  • Plug-and-Play-Gerät
  • Standard-USB2.0-Mikro-B-Steckverbinder zum Debuggen über UART- und JTAG-Schnittstelle
  • SPI-Flash für Firmware-Speicherung
  • Abwärtskompatibel: Unterstützt USB2.0
  • Standbildaufnahme: 2.0 MP
  • Noch Resolutionen: 1080P in USB 3.0 & 720P in USB 2.0
  • Bildfrequenz:
  • Auflösung USB 3.0 USB 2.0
    UYVY UYVY
    640 X 480 60 fps 60 fps
    640 X 640 60 fps -
    1280 X 720 60 fps -
    1920 X 1080 60 fps -
  • Unterstützte Betriebssysteme - Windows 10 und Windows 8.1
  • Die Lyra-Kameraanwendung unterstützt die folgenden Funktionen,
    • Helligkeit
    • Sättigung
    • Gamma
    • Weiβabgleich (sowohl manuell als auch automatisch)
    • Belichtung (sowohl manuell als auch automatisch)

Bitte kontaktieren Sie sales@e-consystems.com für alle Anforderungen in Bezug auf die Anpassung.

Herunterladen Lyra - Technische Dokumente:

 Bullat Arrow  Benutzerhandbuch

pdf Lyra RDK Schnellstartanleitung

pdf Lyra RDK Benutzerhandbuch

pdf Schema der Lyra

zip Lyra RDK Firmware-Quellcode

Download Selected Documents

Kit-Inhalt:

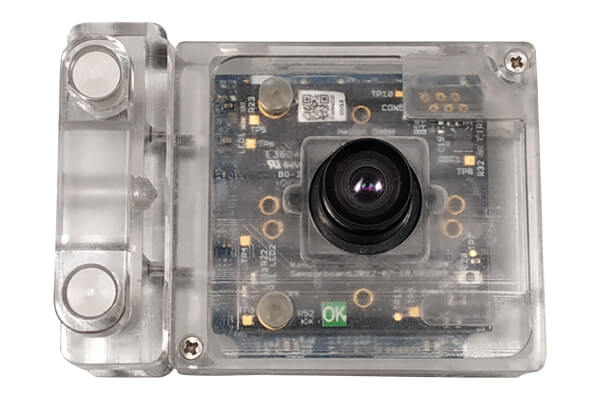

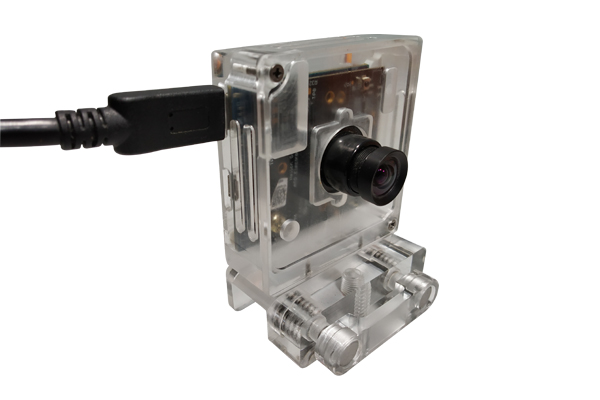

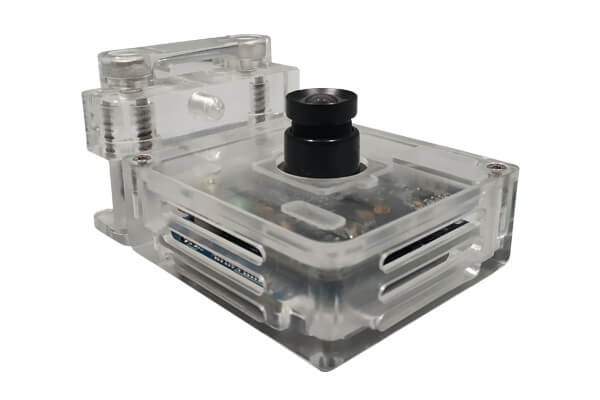

    • Lyra - Infineon® FX3™ FPGA Helion® ISP 2.3MP Referenzdesign-Kit mit Gehäuse
    • USB3.0-Kabel vom Typ A auf Typ C
    • USB2 Micro-B-Kabel zur Fehlersuche
    • Schnellstartanleitung

RDK Anpassung


  • Wollen Sie einen anderen Sensor verwenden?
  • Wollen Sie einen anderen Formfaktor?
  • Wollen Sie die Optik ändern?
