e-CAM130_iMX8 - 13MP-Kamerakarte für i.MX8

e-CAM130_iMX8 ist eine 4-spurige 13MP-MIPI CSI-2-Autofokus-Farbkamerakarte für die Prozessoren der iMX8-Familie. Die Kamerakarte e-CAM130_iMX8 ist direkt mit der CSI-2-MIPI-Schnittstelle des DART-MX8M/DART-MX8M-MINI-Evaluierungskits (VAR-DT8McustomBoard) von Variscite verbunden. Die iHDR-Unterstützung (Interlaced High Dynamic Range) ermöglicht die Aufnahme qualitativ hochwertiger Bilder bei starker und schwacher Beleuchtung. Die e-CAM130_iMX8 ist außerdem mit einem leistungsstarken Bildsignalprozessor (ISP) ausgestattet, der alle Auto-Funktionen (Autofokus, automatischer WeiΒabgleich, automatische Belichtungssteuerung) ausführt. Kunden, die diese Kamera in ihr Endprodukt integrieren möchten, können das Kameramodul e-CAM130_MI1335_MOD direkt erwerben.

Hauptmerkmale der iMX8 Kamera:

  • Beinhaltet e-CAM130_MI1335_MOD - 13.0 MP Autofokus-MIPI-Kameramodul

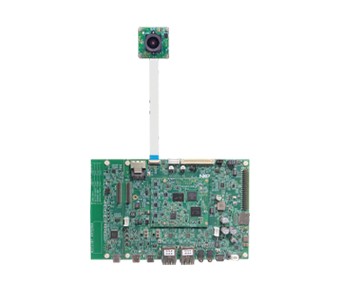

  • Wird direkt in das DART-MX8M/DART-MX8M-MINI-Evaluierungskit von Variscite eingesteckt
  • Hochgeschwindigkeits-4-spurige-MIPI-CSI-2-Schnittstelle zur Verbindung mit der i.MX8M/i.MX8M MINI-CPU
  • Maximale Bildübertragungsrate
  • Auflösungen YUY2
    VGA 120 fps
    HD (720p) 80 fps*
    Full HD (1080p) 60 fps
    4K Ultra HD (3840x2160) 15 fps
    13MP (4192x3120) 10 fps
  • * - Die in iMX8M Mini erreichte Bildrate beträgt 68 FPS
  • Ausgabeformat - YUY2
  • Betriebstemperaturbereich : -30° to 70° C
  • Stromverbrauch:
    • Max : 0.89W
    • Min : 0.72W
  • Gewicht der Karte:
    • Kameramodul mit Adapterplatine: 4 Gramm
    • Grundplatte: 6.5 Gramm
    • Koaxialkabel: 4 Gramm
  • KartengröΒe (L x W) - 47 mm x 30 mm
  • Leichte, vielseitige und tragbare Zwei-Karten-Lösung
  • iHDR-Unterstützung
  • RoHS-konform
  • Veröffentlicht am:launch date

Funktionen des Kameramoduls:

Sensor:AR1335 von ON Semiconductors

Sensorauflösung und optisches Format:13MP CMOS Bildsensor. 1 / 3,2 "optisches Format

Sensortyp:13MP CMOS Elektronischer Sensorverschluss

Bildsignalprozessor:Integrierter Hochleistungs-ISP

Ausgabeformat:Nicht komprimiertes UYVY-Format

Sensorfunktionen:

PixelgröΒe:1.1μm x 1.1μm

Sensor-Aktivbereich:4208(H) x 3120(V)

Empfindlichkeit:4.7 ke-/luxsec

SNR:37 dB

Dynamikbereich:69 dB

Verschlussart:Elektronischer Verschluss

Fokustyp:Autofokus

Array-GröΒe:4208x3120

DFOV: 13M - 74° (mit der Linse von e-con)

Die e-CAM130_iMX8 ist eine MIPI-4-Spur-Kamera und erfordert einen benutzerdefinierten Kameratreiber für iMX8. e-con Systems liefert den Kameratreiber zusammen mit der Kamerakarte.

  • V4L2 Linux-Treiber für das MIPI CSI-2-Kameramodul
    • Videovorschau
    • Standbildaufnahme
    • Kamerasteuerung über IOCTLs
  • Beispielanwendung mit Quellcode für Linux:
    • Videovorschau
    • Standbildaufnahme mit ausgewählten Auflösungen
  • Kamerasteuerung
    • Helligkeit
    • Kontrast
    • Sättigung
    • WeiΒabgleich (manuell und automatisch)
    • Gamma
    • Zunahme
    • Horizontaler Flip
    • Vertikaler Flip
    • Schärfe
    • Belichtung (manuell, automatisch und ROI-basiert, automatisch)
    • Fokus (manuell, automatisch, zentrumsbasiert & automatisch, ROI-basiert & automatisch)
    • Digitaler Zoom
    • ROI Fenster
    • iHDR
    • Rauschunterdrückung (Denoise)
    • Fokusmarkierung
    • Belichtungsausgleich

e-CAM130_iMX8 - Technische Dokumente herunterladen:

   Datenblatt

pdf e-CAM130_iMX8 Datenblatt

pdf e-CAM130_iMX8 Linsen Datenblatt

pdf e-CAM136_MI1335_ADP Datenblatt

   Benutzerhandbuch

pdf e-CAM130_iMX8 Handbuch "Erste Schritte"

pdf e-CAM130_iMX8 Linux App Benutzerhandbuch

pdf e-CAM130_iMX8 Entwicklerhandbuch

pdf e-CAM130_iMX8 Gstreamer Gebrauchsanweisung

pdf e-CAM130_iMX8 Veröffentlichungspaketmanifest

Download Selected Documents

Kit-Inhalt für iMX8-Kamera:

  • Hardware:
    • e-CAM130_iMX8 - 13.0 MP MIPI Kamerakarte (enthält das e-CAM130_MI1335_MOD Kameramodul, Basisplatine, Adapterplatine und ein Mikrokoaxialkabel)
  • Software:
    • Linux:
      • V4L2 - Linux-Treiber-Quellcode
      • Beispiel für eine View Finder-Anwendung mit Quellcode

13MP MIPI CSI-2 i.MX 8M Camera Board

offer_icon
US$199 $159
Buy e-CAM130_iMX8 online

Exklusive Versandkosten

Offer Closes on 21st Nov 2019

GEZIELTE ANWENDUNGEN

»  Medizinische Bildgebung

»  Automatisierung

»  Tragbare Geräte

»  Visuelle Inspektionssysteme für Maschinen

»  Allzweck-HMI-Lösungen
