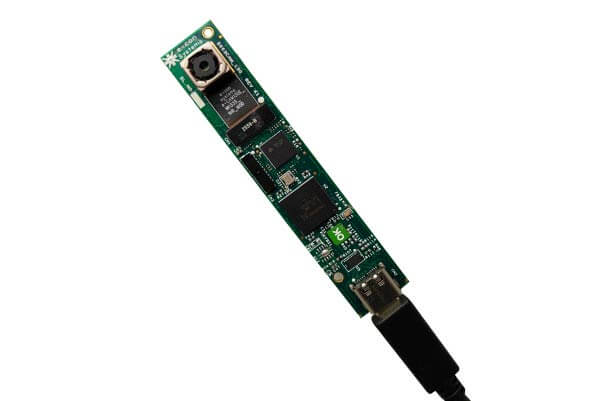

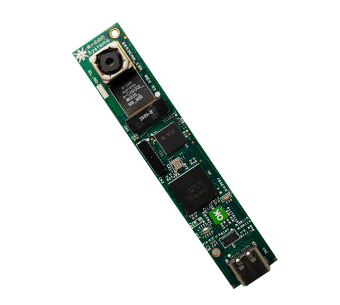

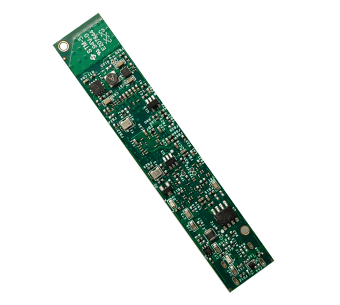

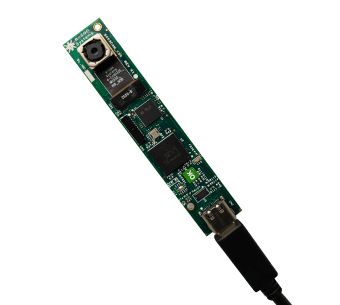

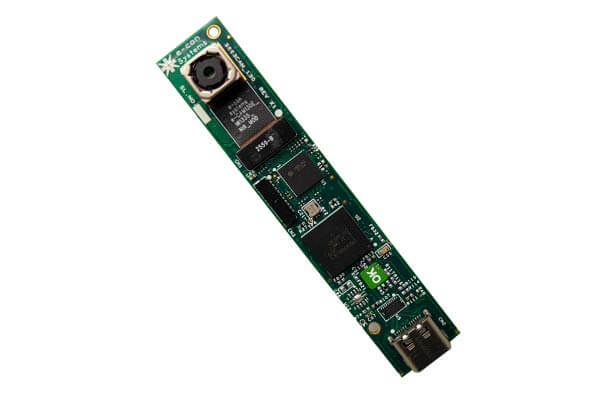

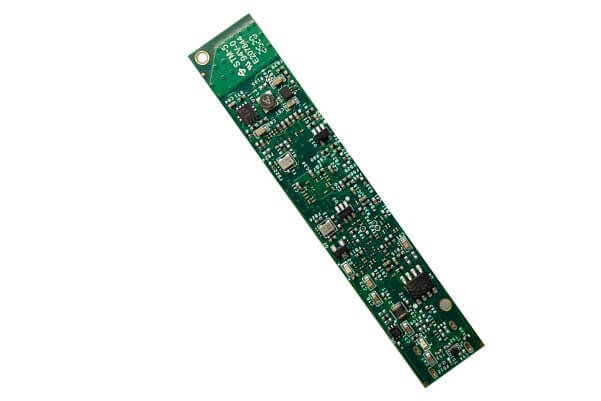

See3CAM_130 – 4K Autofokus USB3.1 Gen1-Kameraplatine (Farbe)

See3CAM_130 ist ein UVC-konformer AR1335-Sensor auf Grundlage der 13 MP-Autofokus-USB-Kamera. Er unterstützt 4K Ultra-HD (3840x2160) bei 30 fps über USB3.1 Gen1 im komprimierten MJPEG-Format. Diese See3CAM_130 kann zudem Full HD (1920x1080) bei 60 fps und HD (1280x720) bei 60 fps in komprimierten und unkomprimierten MJPEG-Formaten streamen. Dies Kamera ist zudem rückwärts kompatibel zu USB 2.0, wobei sie im USB 2.0-Modus weniger Auflösungen bei geringeren Bildraten unterstützt.

In der 13 MP-Kamera ist ein Image Signal Prozessor-Hochleistungschip (ISP) verbaut, der zusätzlich zur gesamten Bildsignalverarbeitung alle automatischen Funktionen ausführt (automatischer Weißabgleich, automatische Bildbelichtung) und die besten Bilder, Videos und MJPEG-Komprimierung ihrer Klasse garantiert.

Schlüsselfunktionen 4k-Platinenkamera

  • Mit integriertem e-CAM130_MI1335_MOD - 13 MP AR1335-Farbkameramodul
  • Autofokus
  • Elektronischer Rolling-Shutter
  • Ausgabeformat: Unkomprimiertes UYVY-Format und komprimiertes MJPEG-Format
  • Plug-&-Play (UVC-konform – keine Treiber erforderlich) und Rückwärtskompatibilität mit USB 2.0-Hosts mit eingeschränkten Features und Möglichkeiten.
  • Bildrate*:
  • Auflösungen USB3.1 Gen1 USB 2.0
    UYVY MJPEG UYVY MJPEG
    VGA 120 fps und 60 fps 120 fps 60 fps und 30 fps 120 fps
    HD (720p) 60 fps und 30 fps 60 fps NS 60 fps
    Full HD (1080p) 60 fps und 30 fps 60 fps NS 60 fps
    4K Ultra-HD (3840x2160) 15 fps und 7.5 fps 30 fps NS 30 fps
    4K Cinema (4096 x 2160) 15 fps und 7.5 fps 30 fps NS 30 fps
    13 MP (4208 x 3120) 9 fps und 4.5 fps 20 fps NS 20 fps
  • NS - Nicht unterstützt
    * Erreichbare Bildrate abhängig vom Umgebungslicht der Szene und ändert sich mit dem Licht. Ebenfalls abhängig von der Rendering-Software
  • Unterstützte BS – Windows 10, Windows 8, Windows 7, Linux, Android ** und MAC ***
  • USB3.1 Gen1-Gerät mit CX3-Chip – Cypress USB SuperSpeed-Controller und USB 3.0-Steckverbinder Typ „C“.
  • Betriebsspannung : 5V
  • Betriebstemperaturbereich: -30°C bis 70°C
  • Leistungsaufnahme
    • Max.: 1,85W
    • Min : 1.21W
  • 10-polige GPIO-Stiftleiste
  • Externer Hardware-Auslösereingang für 3D Synchronisierung und externen Auslöser & 13 MP-Standbilderfassung mit Zero-Lag-Verschluss.
  • iHDR-Unterstützung
  • Größe in mm (L x B x H) - 80 x 15 x 9,67 mm (mit Modul)
  • Brettgewicht - 7 Grams
  • RoHS-konform
  • Digitaler Zoom - Upto 8x
  • Leichte, vielseitig und Einzelplatinenlösung
  • Einzigartige ID für jede Kamera
  • Gestartet am: 26 Oct 2016
  • ** - Kunden, die interessiert sind, auf Android zu arbeiten, benötigen e-con SDK (Webeecam)
  • *** - Für MAC OS-Unterstützung wenden Sie sich bitte an sales@e-consystems.com

Kameramodul-Ausstattung:

Sensor:1/3,2 Zoll optischer Formfaktor AR1335-Sensor mit integriertem Hochleistungs-ISP.

Fokustyp:Autofokus

Auflösung:13 MP

Pixelgröße:1.1μ M-Pixel mit BSI-Technologie

Aktiver Sensorbereich:4208(H) x 3120(V)

Reaktionsschnelligkeit:4700 e/lux-sec

SNR:37 dB

Dynamikbereich:69 dB

Ausgabeformat:Unkomprimiertes UYVY-Format und komprimiertes MJPEG-Format

Verschlusstyp:Elektronischer Rolling Shutter

ISP:Externer ISP

Array-Größe:Die See3CAM_130 unterstützt nur maximal 4208x3120 Pixel für 13 MP.

DFOV: 13M - 74° (mit Objektiv von e-con)

  • Unterstützte BS - Windows 10, Windows 8, Windows 7, Linux, Android * und MAC **
  • Musterapplikation:
    • e-CAMView - Windows-Kamera-App für die Videovorschau und Standbildaufnahme.
    • QtCAM - Linux-Kamera-App für die Videovorschau und Standbildaufnahme.
  • Standbildauflösungen:
    • 13 MP (beide MJPEG und BMP)
  • Standbildaufnahme:
    • Externe Auslöser-Signalsteuerung
    • Software-Anwendungssteuerung
    • Software-Auslöser
  • Zero-Lag-Verschluss Standbild für 13 MP-Standbild:
    • 13 MP-Standbild in komprimiertem JPEG innerhalb 500 ms.
    • 13 MP-Standbild in unkomprimiertem BMP-Format innerhalb 1,5 s.
  • UVC-Steuerungen:
    • Helligkeit
    • Kontrast
    • Schärfe
    • Sättigungsregelung
    • Gamma-Regelung
    • Gain
    • Digital Zoom (Upto 8x)
      • Pan
      • Tilt
    • Weißabgleich (manuell und Automatik)
    • Autofokus
      • Kontinuierlicher Autofokus
      • Manueller Fokus
      • Einzelauslöser-Autofokus
      • ROI-Auswahl durch Benutzer.
    • Automatische Belichtung
      • Automatische und manuelle Belichtungssteuerung
      • ROI-basierte Beleuchtungssteuerung
    • Entrauschen (Denoising) (5 Stufen)
      • Automatisch
      • Normal
      • Dokument
    • Effekte
      • Normal
      • Schwarz/Weiß
      • Graustufe
      • Negativ
      • Umriss
  • Zusätzliche Funktionen:
    • Unterstützt externen Auslöser
    • LED Streusteuerung
  • * - Kunden, die interessiert sind, auf Android zu arbeiten, benötigen e-con SDK (Webeecam)
  • ** - Für MAC OS-Unterstützung wenden Sie sich bitte an sales@e-consystems.com

Herunterladen See3CAM_130 Dokumente:

   Datenblatt

 pdf See3CAM_130 Datenblatt

 pdf See3CAM_130 Lens Datenblatt

   Anwenderhandbuch

 pdf e-See3CAM_130 Erste-Schritte-Handbuch

 pdf See3CAM_130 AN GPIO Nutzung

 pdf See3CAM_130 Auslösermodus

 pdf See3CAM_130 Gesichts- und Lächelerkennung

   Windows

 pdf Windows Erweiterungseinheit-API

 pdf e-CAMView-Anwenderhandbuch

 pdf e-CAMView Installationsanleitung

   Linux

 pdf QtCAM-Anwenderhandbuch

Download 13 MP-Kamera-Dokumente

Bestellinformationen:

Kunden, die Plattformen besitzen, die USB3.1 Gen1 unterstützen und das 13,0 MP USB UHD Kameramodul bewerten möchten, können den See3CAM_130 direkt von e-con Systems kaufen.

Teilenummer Beschreibung Beispielpreis
(1 Einheit)
Volumenpreis
(5000 Einheiten)
Kauf
See3CAM_130 4K Autofokus USB3.1 Gen1 Kamera Typ-C-Anschluss $279 $99 buy e-con camera

See3CAM_130-4K Autofokus USB3.1 Gen1 Kamera Typ-C-Anschluss

Beispielpreis (1 Einheit)-$279

Volumenpreis (5000 Einheiten)-$99

buy e-con camera





Neben See3CAM_130 enthält das Evaluierungskit e-CAMView (Windows) / QtCAM (Linux) - Beispielanwendung für Videovorschau und Standbildaufnahme mit den Funktionen der UVC-Erweiterung (für Windows 10, Windows 8, Windows 7, Linux). Weitere Informationen finden Sie im folgenden Abschnitt des Evaluierungskits.

Für alle Anfragen schreiben Sie bitte an sales@e-consystems.com

Kit-Inhalt:

USB 3.0 Camera

  • Hardware:
    • See3CAM_CU130 - 4 K Autofokus USB3.1 Gen1 Kamerakarte
    • USB3.1 Gen1 Typ-C Kabel
  • Software: (Kunden müssen die Software von e-con Developer Resource herunterladen)
    • Unterstützte BS: Windows 10, Windows 8, Windows 7, Linux, Android * und MAC **
    • e-CAMView (Windows) / QtCAM (Linux) - Videovorschau- und Standbildapplikation
  • Dokumente:
  • * - Kunden, die interessiert sind, auf Android zu arbeiten, benötigen e-con SDK (Webeecam)
  • ** - Für MAC OS-Unterstützung wenden Sie sich bitte an sales@e-consystems.com

See3CAM_130 – Anpassung

  • Möchten Sie andere Anpassungsoptionen?
  • Sie möchten einen kleineren Formfaktor?
  • Sie möchten LED?
  • Informationen zur vollständigen, kundenspezifischen Anpassung von Firmware und Hardware. Wenden Sie sich bitte bezüglich Anpassungen und zusätzlicher Features an uns.

4K-Kameraanpassung

Preis ab

US$99
Die 13 MP 4K USB-Kamera online erwerben

Exklusive Versandkosten

Ziel-Applikationen

» Die nächste Generation der Ultra HD-Webcams

» Medizinische/Diagnosekameras

» Mikroskopkameras

» Inspektionskameras

» Dokument-Scanner-Kameras

» Optische Zeichenerkennung

» Qualitätssicherungsanwendungen
