e-CAM30_HEXCUTX2 - Sechs synchronisierte Full HD-Kameras für NVIDIA® Jetson TX1/TX2

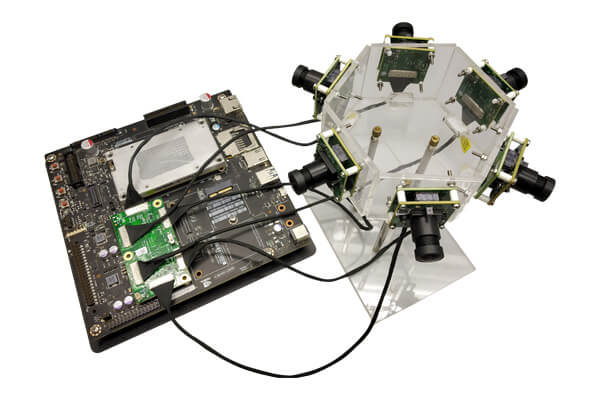

Die e-CAM30_HEXCUTX2 (HexCamera) ist eine Mehrfachkamera für das NVIDIA® Jetson TX1/TX2 Entwickler-Kit, bestehend aus sechs 3,4 MP 2-Wege-MIPI CSI-2 Kameraplatinen und einer Adapterkarte (e-CAMHEX_TX2ADAP) für den Anschluss mit einem J22-Stecker an Jetson TX1/TX2. Jede Kamera basiert auf dem Kameramodul e-CAM30_CUMI0330_MOD, 1/3" AR0330 Farb-CMOS-Bildsensor von ON Semiconductor® und mit integriertem Hochleistungsbildsignalprozessor (ISP). Alle diese sechs Kameras sind mit einem 30-cm-Mikrokoaxialkabel am e-CAMHEX_TX2ADAP angeschlossen.

Die-CAM30_HEXCUTX2 streamt 720p (HD), 1080p (Full HD) und 3,4 MP @ 30 bps in unkomprimiertem YUV422-Format im synchronen und asynchronen Modus.

  • Integriertes e-CAM30_CUMI0330_MOD - 3,4 MP-Kameramodul mit S-Mount-Objektivhalter

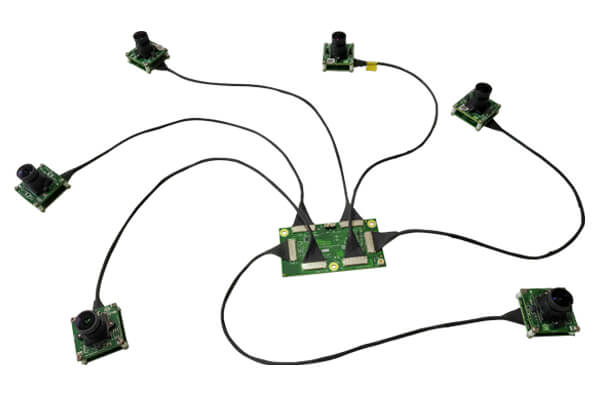

  • e-CAMHEX_TX2ADAP - Adapterkarte für den Anschluss von sechs 2-Wege MIPI CSI-Schnittstellenkameras
  • Hochgeschwindigkeitsschnittstelle 2-Wege-MIPI-CSI-2 für die CPU-Verbindung
  • Steckbar für das NVIDIA Jetson TX1/TX2 Entwickler-Kit
  • Bildwiederholungsrate:
  • Auflösungen *Synchron (YUV422) **Asynchron (YUV422)
    VGA 30 bps 30 bps
    HD (720p) 30 bps 30 bps
    Full HD (1080p) 30 bps 30 bps
    3 MP 30 bps 30 bps
    3,4 MP 30 bps 30 bps
  • Linux-Kameratreiber (V4L2) für das 3,4 MP MIPI-CSI-2-Kameramodul
  • Betriebsspannung: 5 V +/- 5%, Strom - 1,85 A (Streaming mit sechs Kameras).
  • Leistungsbedarf: Min. 5,33 W, Max: 8,10 W (Streaming 6 Kameras an Jetson TX2)
  • Muster-App für Bildaufnahme & Vorschau.
  • Gstreamer-1.0-Unterstützung für Videoaufnahmen und Netzwerk-Streaming
  • Platinengröße (L x B): 75,03 mm x 40,69 mm
  • Größe in mm (L x B x H): 30 x 30 x 23,7 mm (ohne Objektiv)
  • Mikrokoaxialkabel Länge: 30 cm
  • Gestartet am: 30 Aug 2017
  • * Der Synchronmodus ist eine spezielle Funktion der e-CAM30_HEXCUTX2-Platine mit integrierter PWM-Generatorschaltung für die Auslösersignal für die entsprechende Frame-Synchronisation.
  • ** Der asynchrone Modus (PWM-Trigger deaktiviert).

Sensor:1/3" Zoll optisches Format CMOS-Bildsensor.

Fokustyp:Fixfokus

Resolution:3,4 MP

Pixelgröße:2,2 µm x 2,2 µm

Aktiver Sensorbereich:2304 H x 1536 V

Reaktionsschnelligkeit:2 V/lux sec

SNR:39 dB

Dynamikbereich:69,5 dB

Ausgabeformat:Unkomprimiertes YUV422-Format

Verschlusstyp:Elektronischer Rollverschluss

Halterung:S-Mount

ISP:Extern ISP

Array-Größe:Die e-CAM30_HEXCUTX2 unterstützt lediglich 2304 x 1536 Pixel für 3,4 MP.

Linux-Kameratreiber:


Vollständiger Linux-Kameratreiber für das MIPI-CSI-2-Kameramodul. Der Treiber unterstützt die e-CAM30_HEXCUTX2 mit dem Jetson-Entwicklerkit. Der Kameratreiber-Quellcode kann auf jede NVIDIA TX1/TX2-Plattform portiert werden.

  • V4L2-Linux-Kameratreiber für das MIPI-CSI-2-Kameramodul.
    • Videovorschau
    • Einzelbildaufnahme
    • Kamerasteuerung über IOCTLs
  • Musteranwendung mit Quellcode für Linux:
    • Videovorschau
    • Einzelbildaufnahme bei gewählten Auflösungen (nur e-CAM_TK1 GUVCView)
  • Kamerasteuerungen
    • Helligkeit
    • Kontrast
    • Sättigung
    • Weißabgleich (manuell und Automatik)
    • Gamma
    • Verstärkung
    • Horizontal Drehen
    • Vertikal Drehen
    • Schärfe
    • Belichtung (manuell und Automatik)
    • Digital-Zoom

Wenden Sie sich bezüglich der Anpassung oder Portierung des Kameratreibers für Ihre Anwendungen bitte an sales@e-consystems.com.

Download e-CAM30_HEXCUTX2 - Technical Documents:

   Datenblatt

pdf e-CAM30_HEXCUTX2 Datenblatt

pdf e-CAM30_HEXCUTX2 Lens Datenblatt

   Anwenderhandbuch

pdf e-CAM30_HEXCUTX2 Entwicklerleitfaden

pdf e-CAM30_HEXCUTX2 Treiberhandbuch

pdf e-CAM30_HEXCUTX2 Erste-Schritte-Handbuch

pdf e-CAM_TK1 Treiberhandbuch

pdf e-CAM30_HEXCUTX2 Gstreamer-Bedienungsanleitung

pdf e-CAM30_HEXCUTX2 Hexcamera App Benutzerhandbuc

pdf e-CAM30_HEXCUTX2 Linux App-Anwenderhandbuch

pdf e-CAM30_HEXCUTX2 Versionspaketverzeichnis

Download Selected Documents

Kit-Inhalt:

  • Hardware:
    • e-CAM30_HEXCUTX2
      • Sechs 3,4 MP MIPI-Kameraplatinen (inklusive e-CAM30_CUMI0330_MOD Kameramodul mit Objektiv)
      • e-CAMHEX_TX2ADAP Adapterkarte für den Anschluss von sechs Kameras
      • Sechs Mikrokoaxialkabel
      • SD-Karte (enthält Linux-Treiber und Beispielanwendung)
  • Software:
    • V4L2 - Linux-Mustersucher App mit Quellcode
      • e-CAM_TK1 GUVCView - für Einzelkamera-Streaming
      • e-CAM_TK1 GUVCView - für Sechs-Kamera-Streaming

Jetson TX2/TX1 Kameraplatine Kit-Inhalt

Wenden Sie sich bezüglich der Anpassung oder Portierung des Kameratreibers für Ihre Anwendungen bitte an sales@e-consystems.com.

Preis

US$1499
e-CAM30_HEXCUTX2 Kamera online kaufen
