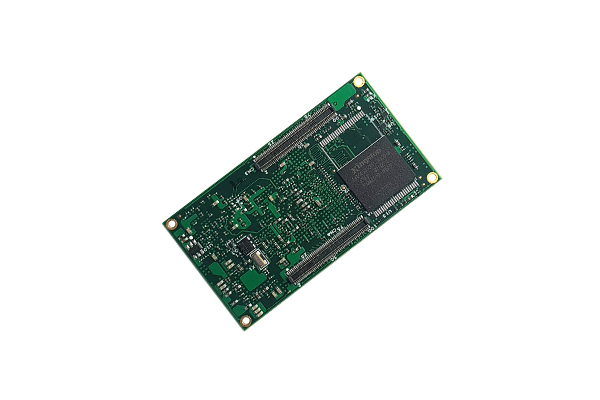

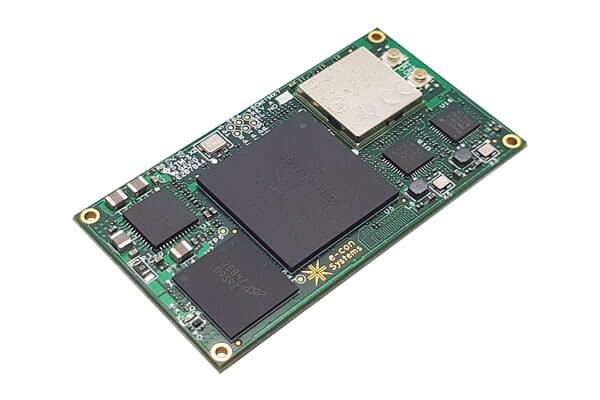

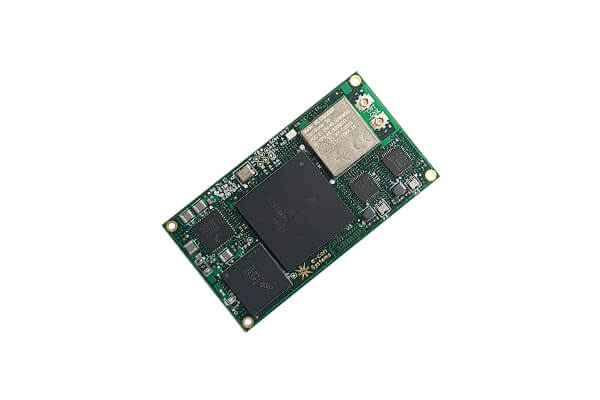

eSOMiMX7 - iMX7 System-an -Modul

NXP Logo

eSOMiMX7 ist ein Niedrigstrom- und ein Kleines-Form-Factor-System on Module auf Basis von NXP/Freescale. i.MX7 solo/Dual Core ARM® Cortex™ -A7 @ 1GHz zusammen mit dediziertem echtzeit ARM® cortex™-M4 MCU.

Im Rahmen des "Produktdienstleistungen" -Programms von e-con-Systemen zielt der eSOMiMX7 darauf ab, die Markteinführungszeit für unsere Kunden zu verkürzen, indem der stabilisierte und Bereit-Market-eSOMiMX7-Modul in Kundenanwendungen eingesetzt wird. eSOMiMX7 modul mit verschiedenen Konfigurationen und OS-Unterstützung ermöglicht es unseren Kunden, sich auf ihr Anwendungsdesign zu konzentrieren, anstatt groβe unnötige Engineering-Arbeitsstunden für das CPU/Speicher-Subsystem-Design zu vergeuden.

Verwandte Blogs

bullateSOMiMX7-basiertes IoT-Gateway

bullatErstellen Sie Smart Gateway mit eSOMiMX7

iMX7 SOM - eSOMiMX7 merkmale

  • NXP / Freescale i.MX7 Solo/Dual ARM® Cortex™ A7 @ 1GHz mit Einzelkern ARM® Cortex™ M4 MCU @ 200 MHz
  • 32-Bit-LPDDR3 von 256 MB bis 2 GB
  • NAND-Flash von 128 MB bis 8 GB
  • eMMC Flash (nur Dual Core) von 4 GB bis 64 GB
  • eSOMgears - Over-the-Air (OTA) Firmware-Upgrade-Lösung  new
  • Wi-Fi 802.11 b / g / n und Bluetooth 4.1 BLE
  • Gigabit Ethernet (x2)
  • Tiefschlafstrom 3mA
  • Unterstützung von Betriebssystemen
    1. Linux
      • Kernel - v4.9.11
      • RootFS - Yocto Poky v2.2(Morty) basiertes individuelles RootFS
    2. Kostenloses RTOS auf M4-Core-Version 8.0
  • Temperaturbereich:
    • -20°C bei 85°C (industriell)
    • 0°C bei 70°C (kommerziell)
  • Formfaktor : 55mm X 30mm
  • Verfügbarkeit - Until 2027

Schnittstellen unterstützt auf i.MX7 SOM (eSOMiMX7):

  • kamera
    1. 24-Bit parallele Schnittstelle
    2. 2 Lane MIPI CSI-2-Schnittstelle
  • Anzeige
    1. 24 bit RGB
    2. MIPI DSI (x1)
    3. EPDC Anzeige (e-Tinte Anzeige)
  • Networking
    1. WI-FI 802.11 b/g/n & Bluetooth 4.1 BLE
    2. Gigabit Ethernet (x2)
  • USB
    1. USB 2.0 Host(x1)
    2. USB 2.0 OTG(x1)
  • Verschiedenes
    1. CAN (x2)
    2. SDIO (x1)
    3. PCIe Gen2.0 (x1)
    4. Quad SPI (x1)
    5. SPI (x3)
    6. I2C (x2)
    7. UART (x4)
    8. GPIO
    9. ADC Eingänge (x8)
    10. I2S

iMX7 SOM block diagram (eSOMiMX7)
eSOMiMX7 Blockdiagramm

Bitte kontaktieren Sie sales@e-consystems.com für eine individuelle Anpassung

Acacia - eSOMiMX7 Entwicklungs-kit

e-con bietet ein schnelles Entwicklungs-Kit für eSOMiMX7 namens Acacia an. Dieses Entwicklungs-Kit hat ein Trägerboard um das eSOMiMX7 Modul mit Peripheriegeräten.

Für weitere Informationen, besuchen Sie Acacia Entwicklungs-kit

eSOMiMX7-Softwarepakete folgen in Kürze

Herunterladen iMX7 Computer an Modul - eSOMiMX7 Dokument:

pdf   eSOMiMX7 Datenblatt

eSOMiMX7 kann mit der folgenden Konfiguration angepasst werden.

Bestellnummernvorlage: eSOMiMX7-Cx-Fxx-Rxx-WB-xE-IT

x Varianten können aus der folgenden eSOMiMX7-Teilenummer-Dekodiertabelle ausgewählt werden.

eSOMiMX7-CD-F4G-R2G-WB-DE ist für Muster aus dem Webshop verfügbar webstore
Für die anderen Konfigurationen beträgt die Mindestbestellmenge (MOQ) 100. Weitere Informationen erhalten Sie von sales@e-consystems.com.

Feature Optionen P/N Kode Anmerkungen
  CPU   i.MX7 Solo Core 800 MHz   CS
  i.MX7 Dual Core 1GHz   CD
  DDR Gröβe   512MB   R512
  1 GB   R1G
  2 GB   R2G
  Speicher   eMMC 4GB   F4G   Nur für Dual
  eMMC 8GB   F8G
  eMMC 16GB   F16G
  eMMC 32GB   F32G
  eMMC 64GB   F64G
  NAND 128MB   N128
  NAND 512MB   N512
  NAND 1GB   N1G
  NAND 2GB   N2G
  NAND 4GB   N4G
  Wi-Fi/BT
  Nicht vorhanden   -
  Wi-Fi 802.11 b/g/n und Bluetooth 4.1   WB
  Ethernet Port   Nicht vorhanden   -
  Ethernet 1    SE
  Ethernet 2    DE    Nur für Dual
  Fuse to Boot   Fuse to boot from eMMC   FE    Nur für Dual
  Fuse boot aus SD    FS
  Fuse boot aus NAND    FN
  Ohne Boot-Geräte auswählen    -
  Firmware version   Firmware-Version zum Laden in eMMC
(xx-Laufnummer beginnt ab 01)
  SWxx
  Temperatur   Erweiterte Temperatur   ET    -20C zu 85C
  Kommerzielle    -    0C zu 70C

Der Volumenpreis beginnt bei

US$34
Buy i.MX7  SOM online

ohne Versandkosten

Gezielte Anwendungen

»  IoT Anwendungen

»  Test und Messung

»  Industrielles HMI

»  eBook Reader
