Acacia - eSOMiMX7 Entwicklungs-kit

NXP Logo
i.MX7 development kit

Acacia, eSOMiMX7 Entwicklungs Kit ist eine Dual-Board-Lösung mit eSOMiMX7 - Computer-on-Modul und Trägerboard..

eSOMiMX7 basiert auf NXP / Freescales i.MX7 solo / Dual Core arm® Cortex ™ -A7 @ 1GHz, zusammen mit dediziertem echtzeit ARM® cortex™ -M4 MCU. Es verfügt über LPDDR3-RAM konfigurierbar bis zu 2 GB und eMMC-Flash mit Kapazität konfigurierbar bis zu 64 GB und 8 GB NAND-Flash. Das eSOMiMX7-Modul verfügt auβerdem über das Wireless LAN- und Bluetooth-Modul..

Verwandte Blogs

Bullat ArroweSOMiMX7-basiertes IoT-Gateway

Bullat ArrowErstellen Sie Smart Gateway mit eSOMiMX7

  • eSOMiMX7 - i.MX7 Computer auf dem Modul
    1. NXP/Freescale ARM® Cortex™-A7 i.MX7 Prozessor
    2. Bis zu 2GB 32 Bit LPDDR3
    3. Bis zu 8GB NAND Flash
    4. Bis zu 64GB eMMC Flash
    5. eSOMgears - Over-the-Air (OTA) Firmware-Upgrade-Lösung  new
  • Kamera
    1. 2 Lane MIPI CSI-2 Schnittstelle
  • Anzeige
    1. HDMI (bis zu einer Auflösung von 1080p)
    2. MIPI DSI (x1)
    3. EPDC Anzeige (e- Tinte Anzeige)
  • Netzwerke
    1. Wi-Fi 802.11 b/g/n & Bluetooth 4.1 BLE
    2. Gigabit Ethernet (X2)
  • Serielle Schnittstellen
    1. Quad SPI
    2. SPI
    3. I2C
    4. RS232 / RS485
  • USB
    1. USB 2.0 Host(x1)
    2. USB 2.0 OTG(x1)
  • Audio
    1. Audio Codec mit Stereo Audio Buchse
  • Verschiedenes
    1. Flex CAN
    2. SPI
    3. Programmierbares GPIO
    4. ADC Eingänge (X8)
    5. PCIe Gen2.0 (X1)
  • SD/MMC Karten Unterstützung
    1. Mikro SD
  • Abmessungen - 105 mm(L) x 80mm (B)
  • Unterstützung von Betriebssystemen
    1. Linux
      • Kernel - v4.9.11
      • RootFS - Yocto Poky v2.2(Morty) basiertes individuelles RootFS
    2. Kostenloses RTOS auf M4-Core-Version

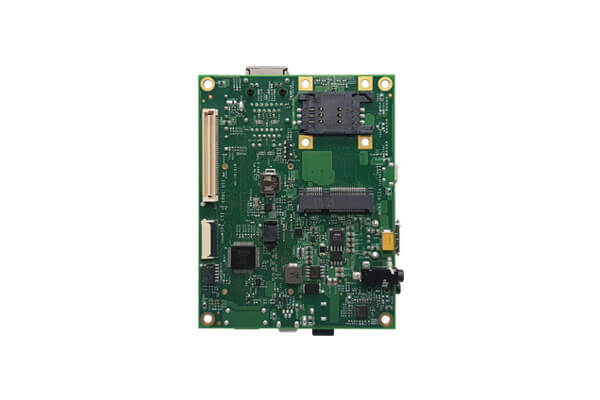

Acacia – iMX7 development board

Acacia eSOMiMX7 Entwicklungs-kit

Herunterladen Acacia eSOMiMX7 Entwicklungs Kit-Dokumente:

pdf   Acacia Hardware und Software Dokumente

Acacia i.MX7 Entwicklungs Inhalt des Kits::

eSOMiMX7 Evaluierungskit mit Linux ohne LCD

    • Hardware:
      • eSOMiMX7 Modul (Dual Core mit Dual Ethernet 2GB DDR und 4GB eMMC)
      • Trägerboardplatine (Acacia)
      • USB Mini-B-Kabel (Debug-Kabel)
      • 12V Stromversorgung
    • Software(Linux):
      • vorinstalliertes uboot
      • vorinstalliertes Linux Bild
      • Linux BSP

eSOMiMX7 Evaluierungskit mit Linux mit MIPI LCD

    • Hardware:
      • eSOMiMX7 Modul (Dual Core mit Dual Ethernet 2GB DDR und 4GB eMMC)
      • Trägerboardplatine (Acacia)
      • USB Mini-B-Kabel (Debug-Kabel)
      • 12V Stromversorgung
      • 3.97- Zoll Mipi LCD mit kapazitiver Berührung
    • Software(Linux):
      • vorinstalliertes uboot
      • vorinstalliertes Linux Bild
      • Linux BSP

new  eSOMgears - Over-the-Air (OTA) Firmware-Upgrade-Lösung

OEM Anpassung


Sie kontaktieren sales@e-consystems.com für die Anpassung des Acacia Board

pdf Acacia Dokumente

Download eSOMiMX6 Micro Datasheet
USB Camera Customization

VERWANDTE VIDEOS

 Anfangen mit Acacia - eSOMiMX7 Entwicklungs Kit
iMX7 System auf Modul basiertes IoT Gateway eSOMiMX7

Gezielte Anwendungen

»  IoT Anwendungen

»  Test und Messung

»  Industrielles HMI

»  eBook Reader

\
