e-CAM131_CUiMX8 - 13MP-Kamera für i.MX8 Quad Max

e-CAM131_CUiMX8 ist eine 13MP-Farb-MIPI-Kamera mit festem Fokus, die für die Anwendungsprozessoren der NXP i.MX8-Serie entwickelt wurde. Diese Kamera kann direkt an die Toradex Standard-Trägerplatinen - Ixora Trägerplatine und Verdin Entwicklungsplatine - angeschlossen werden. Diese Kamera wird mit einem produktionsreifen Kameratreiber geliefert, der in Torizon integriert ist, einer einsatzbereiten Linux-Distribution von Toradex, die eine schnelle Entwicklung einer Vielzahl von Anwendungen ermöglicht.

Diese Kamera unterstützt die folgenden Toradex Computer-On-Module:

Prozessor Computer-on-Modul Trägerplatine
NXP i.MX8 Apalis i.MX8 QuadMax Ixora Trägerplatine
NXP i.MX8M Mini Verdin i.MX8M Mini Verdin Entwicklungs-Board
NXP i.MX8M Plus Verdin i.MX8M Plus Verdin Entwicklungs-Board

Weiterlesen »

Hauptmerkmale der iMX8-Kamera:

  • Gehäuse e-CAM137A_CUMI1335_MOD - 13MP MIPI-Kameramodul mit Fixfokus

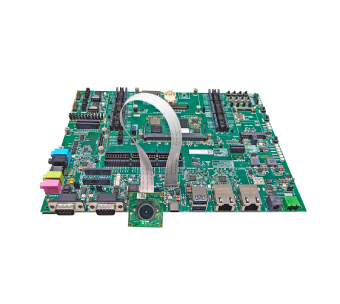

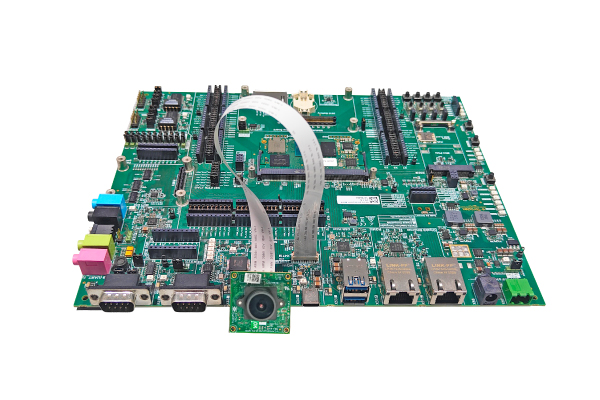

  • Wird direkt an den Ixora-Trägerplatine von Toradex für Apalis iMX8QM SOM angeschlossen
  • 4-spurige Hochgeschwindigkeits-MIPI-CSI-2-Schnittstelle zur Verbindung mit dem iMX8QM
  • Ausgabeformat: Unkomprimiertes UYVY format
  • Maximale Bildübertragungsgeschwindigkeit
  • Auflösung UYVY
    VGA (640 x 480) 100 fps
    HD (1280 x 720) 75 fps
    Full HD (1920 x 1080) 75 fps
    4K (3840 x 2160) 30 fps
    4K CINEMA (4096 x 2160) 28 fps
    13MP (4192 x 3120) 19 fps
  • Betriebstemperaturbereich: -30° to 70° C
  • Energieverbrauch:
    • Max : 1.65W
  • Plattengröβe (L x W) - 30 mm x 30 mm
  • Leichtes, vielseitiges und tragbares Design
  • RoHS-Konformität
  • Eingeführt am :launch date

Merkmale des Kameramoduls:

Sensor:AR1335 von ON Semiconductor

Sensorauflösung und optisches Format:13MP CMOS-Bildsensor. 1/3,2" Optisches Format

Sensor-Typ:Elektronischer 13MP-CMOS-Rolling-Shutter-Sensor

Bildsignalprozessor:Eingebauter Hochleistungs-ISP

Ausgabeformat:Unkomprimiertes UYVY-Format

Merkmale des Sensors:

Pixelgröβe:1.1μm x 1.1μm pixel mit BSI technology

Sensor aktive Fläche:4208 (H) x 3120 (V)

Responsitivität:4700 e-/lux-sec

SNR:37 dB

Dynamikumfang:69 dB

Verschlusstyp:Elektronischer Rolling-Shutter

Fokus-Typ:Fixfokus

Array-Gröβe:4208x3120

DFOV:110°(D), 86°(H), 64°(V) (mit 1/3.2" AR1335)

Die e-CAM131_CUiMX8 ist eine MIPI 4-Lane-Kamera und erfordert einen anwendungsspezifischen Kameratreiber für iMX8. e-con Systems stellt den Kameratreiber zusammen mit dem Kameraboard zur Verfügung.

  • V4L2 Linux-Treiber für MIPI CSI-2-Kameramodul
    • Videovorschau
    • Einzelbildaufnahme
    • Kamerasteuerung über IOCTLs
  • Anwendungsbeispiel mit Quellcode für Linux:
    • Videovorschau
    • Einzelbildaufnahme bei ausgewählten Auflösungen
  • Kamerasteuerung
    • Helligkeit
    • Kontrast
    • Sättigung
    • Weiβabgleich (sowohl manuell als auch automatisch)
    • Gamma
    • Gain
    • Horizontale Spiegelung
    • Vertikale Spiegelung
    • Bildschärfe
    • Belichtung (sowohl manuell als auch automatisch)
    • Digitaler Zoom
    • Denoise

Bitte kontaktieren Sie sales@e-consystems.com für jegliche Anpassung oder Portierung des Kameratreibers gemäβ Ihren Anforderungen.

e-CAM131_CUiMX8 herunterladen - Technische Dokumente:

 Bullat Arrow  Datenblatt

pdf Datenblatt

pdf Objektiv-Datenblatt

 Bullat Arrow  Benutzerhandbuch

pdf IXORA Adapterplatinen-Schaltpläne
            Handbuch

pdf Gstcapture-Datennutzungsleitfaden

pdf Gstreamer-Nutzungsleitfaden

 Bullat Arrow  Apalis i.MX8 QuadMax

pdf Handbuch Erste Schritte

pdf Entwicklerhandbuch

 Bullat Arrow  Verdin i.MX8M Plus

pdf Handbuch Erste Schritte und
            Entwicklerhandbuch

 Bullat Arrow  Verdin i.MX8M Mini

pdf Handbuch Erste Schritte und
            Entwicklerhandbuch

Download Selected Documents

Kit-Inhalt für iMX8-Kamera:

  • Hardware:
    • e-CAM131_CUiMX8 - 13,0 MP MIPI-Kameraplatine (enthält das Kameramodul e-CAM137A_CUMI1335_MOD, Basisplatine, Adapterplatine, Mikrokoaxialkabel und ein FFC-Kabel)
  • Software:
    • Linux:
      • Vorgefertigte Bilder für Out-of-the-Box-Auswertung
      • V4L2 - Quellcode für Linux-Treiber
      • Beispiel einer View-Finder-Anwendung mit Quellcode
US$149
Buy e-CAM131_CUiMX8 online

Ohne Versandkosten

ZIELGERICHTETE ANWENDUNGEN

»  Augenheilkunde

»  Zahnheilkunde

»  Unterstützende Technologie

»  Dermatologie

»  High-End-Videoüberwachung

»  Photo Booth Kameras

»  Parkplatzverwaltung

»  Parkplatzverwaltung

»  Dokumentenscan-Kameras

»  4K-Videokameras
