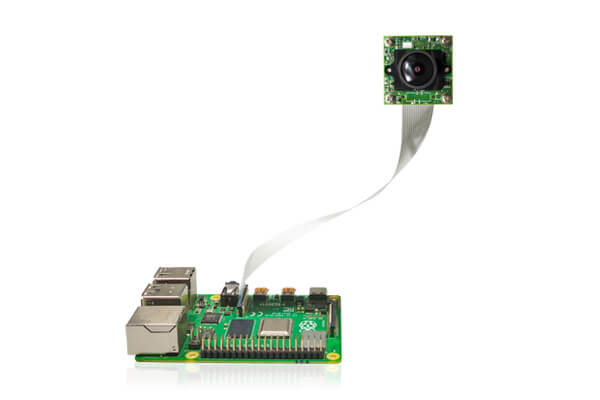

e-CAM20_CURB - AR0234 Global Shutter Raspberry Pi 4-Kamera

e-CAM20_CURB ist eine Voll-HD-Farbkamera mit Global Shutter für das Raspberry Pi 4 Kit. Die Kamera basiert auf dem 1/2,6-Zoll-CMOS-Farbbildsensor AR0234CS von ON Semiconductor®. Diese Kamera mit Global Shutter nimmt Bilder mit einer hohen Bildrate auf, was dazu beiträgt, Rolling-Shutter-Artefakte zu vermeiden und Bewegungsunschärfe bei der Aufnahme sich schnell bewegender Objekte zu reduzieren. Dies wiederum trägt dazu bei, dass klare Details der Szene leicht herausgearbeitet werden können.

Die Kamera wird mit einem M12-Objektivhalter (S-Mount) geliefert, der den Benutzern die Möglichkeit bietet, das Objektiv ihrer Wahl zu verwenden. Auβerdem verfügt er über einen leistungsstarken integrierten Bildsignalprozessor (ISP) mit automatischer Belichtung und automatischem Weiβabgleich, um eine hohe Farbtreue zu erreichen.

Hauptmerkmale der Raspberry Pi 4-Kamera:

  • Gehäuse e-CAM217_CUMI0234_MOD - Voll-HD-Kameramodul mit S-Mount-Objektivhalter
  • Hochgeschwindigkeits-MIPI CSI-2 Schnittstelle zur Verbindung mit der CPU
  • Wird in das Raspberry Pi 4 Kit eingesteckt
  • Maximale Bildübertragungsrate
  • Auflösungen UYVY
    HD (1280 x 720) 120
    Full HD (1920 x 1080) 65 Bilder/s
    2MP (1920 x 1200) 60 Bilder/s
  • Externer Hardware-Trigger-Eingang *
  • Ausgabeforma - UYVY
  • Betriebstemperaturbereich: -30° bis 70° C
  • Aufzeichnung (HW-beschleunigte Kodierung) - 1080@30 Bilder/s.
  • Yocto build Unterstützung (dunfell)
  • Linux Kameratreiber (V4L2) für Voll-HD MIPI CSI-2 Kameramodul
  • Beispielanwendung für Bilderfassung & Vorschau
  • Gstreamer-1.0-Unterstützung für Videostreaming
  • Leichte, vielseitige und tragbare Multi-Board-Lösung
  • Gröβe der Adapterplatine in mm (L x B): 30 x 30 (Höhe hängt vom Objektiv ab)
  • FPC Kabellänge: 15 cm
  • RoHS-konform
  • Gestartet am:launch date
  • * - Das Kameramodul unterstützt externe Trigger. Einige Anpassungen sind erforderlich, um den externen Trigger auf dem Raspberry Pi 4-Kit zu verwenden. Bitte wenden Sie sich an camerasolutions@e-consystems.com.

Funktionen des Kameramoduls:

Sensor:AR0234 Farbsensor von ON Semiconductor

Sensorauflösung und optisches Format:Voll-HD CMOS Bildsensor. 1/2,6" Optisches Format

Sensortyp:Voll-HD CMOS Global Shutter Sensor mit Farbausgang

Bildsignal-Prozessor:Eingebauter ISP

Ausgabe-Format:Unkomprimiertes UYVY-Format

Sensor-Merkmale:

Pixelgröβe:3μm x 3μm pixel

Sensor Aktive Fläche:1920 (H) x 1200 (V)

Empfindlichkeit:56 Ke-/luxsec

SNR:38 dB

Dynamikbereich:71.4 dB

Verschlusstyp:Globaler Verschluss

Fokustyp:Fixfokus

Array-Gröβe:1920 x 1200 pixels

DFOV: 2.3MP - 128.2° (mit dem von e-con bereitgestellten Objektiv)

Die e-CAM20_CURB ist eine MIPI-4-Lane-Kamera und erfordert einen benutzerdefinierten Kameratreiber für das Raspberry Pi 4-Kit. e-con Systems™ liefert den Kameratreiber zusammen mit der Kamerakarte

  • V4L2 Linux-Treiber für MIPI CSI-2-Kameramodul
    • Videovorschau
    • Standbilderfassung
    • Kamerasteuerung über IOCTLs
  • Beispielanwendung mit Quellcode für Linux:
    • Videovorschau
    • Standbilderfassung in ausgewählten Auflösungen
    • yocto build Unterstützung mit econ Kameratreiber und User Space Applikation integriert
  • Kamerasteuerung
    • Lichtverhältnisse
    • Kontrast
    • Farbsättigung
    • Weiβabgleich
    • Gamma
    • Verstärkung
    • Horizontale Spiegelung
    • Vertikale Spiegelung
    • Bildschärfe
    • Belichtung
    • ROI-Gröβe
    • Rauschunterdrückung
    • Belichtungskompensation

Bitte kontaktieren Sie sales@e-consystems.com für eine benutzerdefinierte Anpassung oder Portierung des Kameratreibers an Ihre Anforderungen.

Laden Sie die technischen Dokumente der e-CAM20_CURB -herunter:

 Bullat Arrow  Datenblatt

pdf e-CAM20_CURB Datenblatt

pdf e-CAM20_CURB Objektivdatenblatt

 Bullat Arrow  Benutzerhandbuch

pdf e-CAM20_CURB Erste Schritte Handbuch

pdf e-CAM20_CURB Entwicklerhandbuch

Download Selected Documents

Inhalt des Kits für die Raspberry Pi 4 Kamera:

  • Hardware:
    • e-CAM20_CURB - Voll-HD MIPI-Kameraplatine (enthält das Kameramodul e-CAM217_CUMI0234_MOD, Adapterplatine und ein FFC-Kabel)
  • Software:
    • Linux:
      • Vorgefertigte Images für eine sofortige Evaluierung
      • V4L2 - Quellcode des Linux-Treibers
      • vorgefertigte Yocto- und Raspbian-Images für Out-of-the-Box-Evaluation
US$139
Buy e-CAM20_CURB online

Ohne Versandkosten

GEZIELTE ANWENDUNGEN

»  Automatische Kennzeichenerkennung     (ANPR)
