NileCAM25_CUXVR – Voll-HD GMSL2 Global Shutter-Kamera mit 15m Kabelunterstützung.

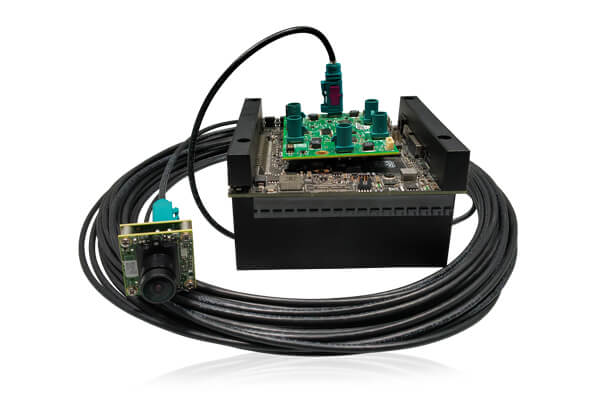

NileCAM25_CUXVR ist ein Voll-HD Global Shutter GMSL2-Farbkamerakit für NVIDIA® Jetson AGX Xavier™ Entwicklungskit. Dieses Kamerakit enthält die NileCAM25 - Voll-HD Global-Shutter-Farbkamera mit Hochleistungs-Bildsignalprozessor (ISP), GMSL2-Deserializer-Board mit 6 Kameraanschlüssen und ein 15 Meter langes Koaxialkabel mit FAKRA-Stecker. NileCAM25_CUXVR erlaubt den Anschluss von bis zu sechs NileCAM25-Kameras und ermöglicht gleichzeitiges synchronisiertes Voll-HD-Streaming. Diese Global Shutter-Kamera erfasst Voll-HD-Bilder mit einer Bildwechselfrequenz von 120 Bildern pro Sekunde, wodurch die Bild-zu-Bild-Verzerrung minimiert und die Bewegungsunschärfe bei der Erfassung sich schnell bewegender Objekte reduziert wird, um kristallklare Bilder mit gröβeren Szenendetails zu erzeugen. Weiterlesen »

Key Features

  • Gehäuse NileCAM25 - Voll-HD GMSL2 Kameramodul (unterstützt bis zu 15 Meter
  • Globaler Auslöse

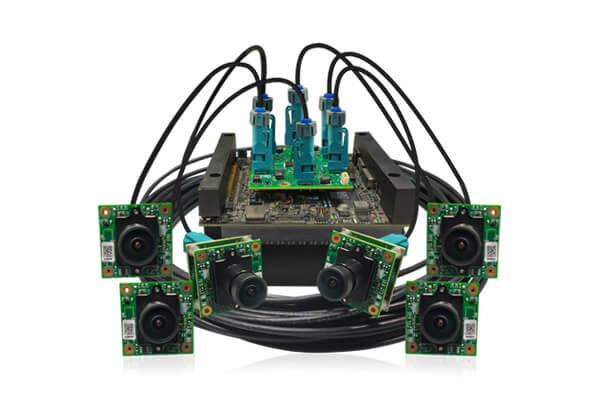

  • Bis zu 6 Kameras können an das NVIDIA® Jetson AGX Xavier™ Entwicklungskit angeschlossen werden
  • Gigabit Multimedia Serial Link 2 (GMSL2) Schnittstelle mit FAKRA-Anschluss

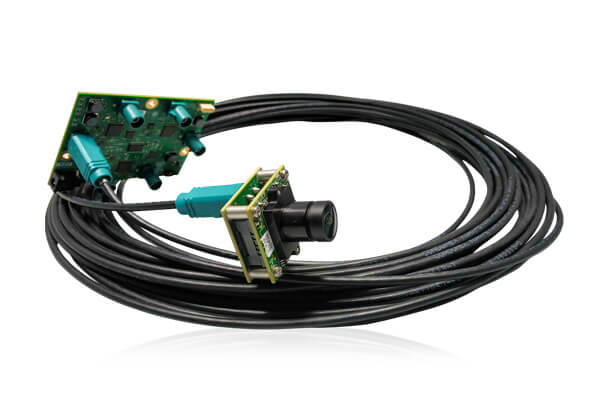

  • Abgeschirmtes Koaxialkabel zur übertragung von Strom und Daten für groβe Entfernungen (bis zu 15 m)
  • Unterstützung von externen Triggern für synchronisiertes Multi-Kamera-Streaming und Sensor-Fusion
  • On-board ISP für hervorragende Bildqualität
  • Unkomprimiertes UYVY-Streaming
  • Maximale Bildübertragungsrate:
  • Auflösung Synchron (UYVY) Asynchron (UYVY)
    HD (1280 x 720) 60 Bildern/s & 30 Bildern/s 120 Bildern/s
    FHD (1920 X 1080) 30 Bildern/s 65 Bildern/s
    2.3 MP (1920 X 1200) 30 Bildern/s 60 Bildern/s
  • Betriebstemperaturbereich : - 30°C bis 70°C
  • Typische Leistungsaufnahme : 14.328W
  • Betriebsspannung : 5 bis 15V mit +/- 5% Toleranz
  • Gröβe in mm (l x b) : 30 x 30 mm (Serializer-Karte) 75 mm x 55 mm (Deserializer-Karte)
  • Linux-Kameratreiber (V4L2) für Voll-HD MIPI CSI-2 Kameramodul
  • RoHS-konform
  • Leichtes, vielseitiges und tragbares Design
  • Gestartet am:05-07-2021

Sensor:AR0234CS Farbsensor von ON Semiconductor

Fokustyp:Fixfokus: Fixfokus

Auflösung:Voll HD

Optisches Format:1/2.6"

Pixelgröβe:3µm x 3µm

Aktive Fläche des Sensors:1920H x 1200V

Empfindlichkeit:56 Ke-/luxsec

SNR:38 dB

Dynamikbereich:71.4 dB

Ausgabeformat:Unkomprimiertes UYVY-Streaming

Verschlusstyp:Globaler Auslöser

Halterung:S-Mount

Arraygröβe:1920 (H) × 1200 (V)

DFOV :Voll HD - 128.2°((mit dem von e-con gelieferten Objektiv)

Linux-Kameratreiber:


Vollwertiger Linux-Kameratreiber für NileCAM25_CUXVR mit NVIDIA® Jetson AGX Xavier™ Entwicklungskit. Der Kameratreiber-Quellcode kann auf jede NVIDIA AGX Xavier-Plattform portiert werden.

  • Unterstützte Jetpack & L4T-Version
    • Xavier - Jetpack 4.5.1 L4T32.5.1
  • V4L2 Linux-Treiber für MIPI CSI-2 Kameramodul
    • Videovorschau
    • Standbildaufnahme
    • Kamerasteuerung über IOCTLs
  • Beispielanwendung mit Quellcode für Linux:
    • Videovorschau
    • Standbilderfassung bei ausgewählten Auflösungen
    • Beispielanwendung für Bildaufnahme & Vorschau
    • Gstreamer-1.0-Unterstützung für Videoaufnahme und Netzwerk-Streaming
  • Kamerasteuerung
    • Helligkeit
    • Kontrast
    • Bildsättigung
    • Weiβabgleich (sowohl manuell als auch automatisch)
    • Gamma
    • Bildverstärkung
    • Horizontale Spiegelung
    • Vertikale Spiegelung
    • Bildschärfe
    • Belichtung (sowohl manuell als auch automatisch)

Bitte wenden Sie sich an sales@e-consystems.com, wenn Sie den Kameratreiber an Ihre Anforderungen anpassen oder portieren möchten.

Download NileCAM25_CUXVR - Technische Dokumente:

 Bullat Arrow  Datenblatt

pdf NileCAM25_CUXVR Datenblatt

pdf NileCAM25_CUXVR Objektiv-Datenblatt

 Bullat Arrow  User Manual

pdf NileCAM25_CUXVR Handbuch für die ersten Schritte

pdf NileCAM25_CUXVR Entwicklerhandbuch

pdf NileCAM25_CUXVR e-multicam-App-Benutzerhandbuch

pdf NileCAM25_CUXVR Gstreamer-Nutzungsleitfaden

pdf NileCAM25_CUXVR Paket-Manifest veröffentlichen

pdf NileCAM25_CUXVR Benutzerhandbuch für die Linux-App

pdf e-CAM_TK1-GUVCView Build- und Installationshandbuch

Download Selected Documents

NileCAM25_CUXVR - Anpassungs- und Portierungsdienste für andere Anwendungsprozessor-Plattformen:

e-con-Systeme™ bietet Kameratreiber-Entwicklungs-, Anpassungs- und Portierungsdienste für NileCAM25_CUXVR auf jeder Anwendungsplattform gemäβ den Kundenanforderungen.

NileCAM25_CUXVR - Anpassungs:

e-con bietet Anpassungs-, Entwicklungs- und Portierungsdienste für die folgenden Anforderungen:

  • IP-zertifiziertes (IP67) Gehäuse und IP-zertifizierte (IP67) Kabel für raue Anwendungen.
  • Länge des Koaxialkabels
  • Wechsel des Objektivs entsprechend Ihrem Sichtfeld und anderen Anforderungen
  • Unterstützung für andere NVIDIA® Jetson™ Plattformen sowie Trägerplatinen anderer Anbieter, die auf NVIDIA-Plattformen gebaut wurden
  • Unterstützung für andere Prozessorplattformen

Bitte kontaktieren Siesales@e-consystems.com für alle Anpassungsanforderungen.

US$599
Buy Camera online

Ohne Versandkosten

GEZIELTE ANWENDUNGEN

»  Autonome mobile Roboter

»  Lagerautomatisierung

»  Roboterarme

»  Landwirtschaftliche Fahrzeuge

»  Intelligentes Verkehrsmanagement
