e-CAM23_CUNX - NVIDIA® Jetson Xavier™ NX用2MPグローバルシャッターモノクロカメラ

e-CAM23_CUNXは、NVIDIA® Jetson Xavier™NX開発者キット用の2MPモノクロMIPICSI-2グローバルシャッターカメラボードです。 このカメラキットには、e-CAM222_CUMI2311_MOD、OmniVision 1 / 2.9 "OV2311モノクロイメージセンサーに基づくカメラモジュールが含まれています。OmniPixel™3-GSグローバルシャッターピクセルテクノロジーは、フル解像度で動くシーンを正確かつ高速にキャプチャするために最適化されています。グロ ーバルシャッターカメラは、ターゲットシーンが移動しているときに、見事で正確な画像を生成するのに役立ちます。

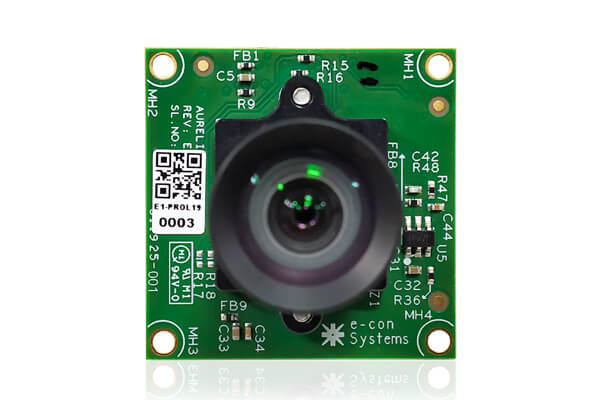

  • Houses e-CAM222_CUMI2311_MOD - Sマウントレンズホルダー付き2MPカメラモジュール
  • 優れた低照度性能とIR性能
  • CPUと接続するための高速2レーンMIPICSI-2インターフェース
  • NVIDIAにプラグイン® Jetson Xavier™ NX
  • 最大2台のカメラをNVIDIA®に接続できます。 Jetson Xavier™ 同期付きのNX開発者キット
  • グローバルシャッターカメラ
  • 出力フォーマット: 8ビット/ 10ビットモノクロ出力フォーマット
  • フレームレート:
  • 決議 Y16 (10 bit) Y8 (8 bit)
    QVGA (320 x 240) 280 fps 280 fps
    VGA (640 x 480) 180 fps 180 fps
    HD (1280 x 720) 90 fps 90 fps
    2.0 MP (1600 x 1300) 40 fps 60 fps
  • 外部ハードウェアトリガー入力 **
  • 2.0 MP MIPI CSI-2カメラモジュール用のLinuxカメラドライバー(V4L2)
  • 動作電圧: -30°C to 85°C
  • 消費電力:
    • Max : 0.21W
  • 画像キャプチャとプレビュー用のサンプルアプリケーション
  • ビデオ録画とネットワークストリーミングのGstreamer-1.0サポート
  • 軽量で用途が広く、ポータブルなデザイン
  • RoHS対応
  • Launched on:launch date
  • ** - The camera module supports external trigger. Some customization is required to use the external trigger on Nvidia Xavier NX developer kit. Please contact camerasolutions@e-consystems.com

モジュールの機能:

センサー:OmniVisionのOV2311モノクロセンサー

センサーの解像度と光学フォーマット:2.0 MPCMOSイメージセンサー。 1 / 2.9 "光学フォーマット

センサータイプ:モノクロ出力の2.0MPCMOSグローバルシャッターセンサー

出力フォーマット:Y16 (10 bit), Y8 (8 bit)

センサーの機能::

ピクセルサイズ:3μm x 3μm ピクセル

センサーアクティブエリア:1600H x 1300V

応答性:49 Ke-/lux.sec

SNR:37.4 dB

ダイナミックレンジ:68 dB

シャッタータイプ:グローバルシャッター

フォーカスタイプ:固定焦点

アレイサイズ:1600 x 1300 ピクセル

DFOV:2.0 MP - 71.6° (e-conが提供するレンズ付き)

Linuxカメラドライバー:


MIPICSI-2カメラモジュール用の本格的なLinuxカメラドライバー。 ドライバーは、NVIDIA®でe-conのe-CAM23_CUNXをサポートします。 Jetson Xavier™ NX開発者キット。

  • サポートされているJetpackおよびL4Tバージョン
    • NVIDIA® Jetson Xavier™ NX - JetPack 4.4 L4T32.4.4
  • MIPICSI-2カメラモジュール用のV4L2Linuxドライバー
    • ビデオプレビュー
    • 静止画像キャプチャ
    • IOCTLを介したカメラ制御
  • Linux用のソースコードを含むサンプルアプリケーション:
    • ビデオプレビュー
    • 選択した解像度での静止画像キャプチャ
  • カメラコントロール
    • 明るさ
    • 曝露
  • 追加機能
    • ストリームモード
      • マスターモード
      • トリガーモード

カメラドライバーのカスタマイズまたは移植のご要件については、 sales@e-consystems.comにお問い合わせください。

e-CAM23_CUNX のダウンロード-技術文書:

 Bullat Arrow  データシート

pdf e-CAM23_CUNX データシート

pdf e-CAM23_CUNX レンズ データシート

 Bullat Arrow  ユーザーマニュアル

pdf e-CAM23_CUNX 入門マニュアル

pdf e-CAM23_CUNX 開発者ガイド

pdf e-CAM23_CUNX Linux Appユーザーマニュアル

pdf e-CAM23_CUNX Gstreamer使用ガイド

pdf e-CAM23_CUNX リリースパッケージマニフェスト

pdf e-CAM_TK1 GUVCView ビルド&インストールガイド

Download Selected Documents

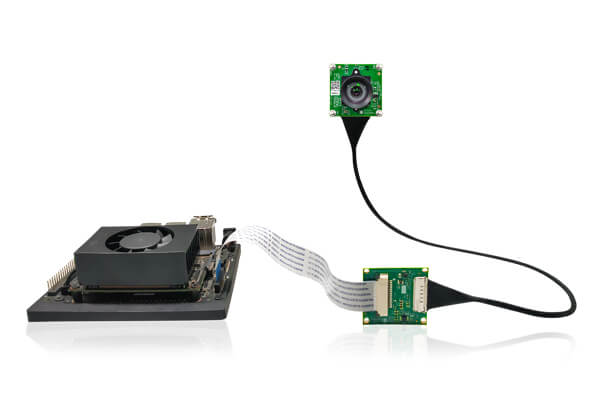

キットの内容:

  • e-CAM222_CUMI2311_MOD - レンズ付き2MPMIPIカメラモジュール
  • アダプタボード
  • マイクロ同軸ケーブル
  • フレックスケーブル (15 cm)
  • Linuxドライバーとサンプルアプリケーション
  • カメラドライバーのカスタマイズまたは移植のご要件については、 sales@e-consystems.com にお問い合わせください。

サンプル価格

US$119
Buy Camera online

出荷手数料を除く

»  ドライバー監視システム

»  組立品質検査

»  屋内ドローン

»  産業用バーコードスキャン

»  無人搬送車

»  農業ロボティクス

»  ホイールアライメント

»  眼振計
