See3CAM_20CUG - 2MPグローバルシャッターカメラ

See3CAM_20CUGは、2MPグローバルシャッターモノクロのUSB 3.1 Gen1カメラです。この産業用USBカメラは、3μmx3μmピクセルのOmniPixel®3-GS技術を備えたOmniVisionの1/2.9インチOV2311イメージセンサーに基づいています。このモノクロUSBカメラは、少しのモーションブラーもなしで高いフレームレートの画像を取り込むことができ、その赤外線感受性は、近赤外線(NIR)領域でも素晴らしい画質を生成するのに役立ちます。このカメラには、Sマウント(M12)レンズホルダーがあり、これにより、お客様は要件に応じてレンズを選択して使用できます。これは、WindowsおよびLinux用のプラグアンドプレイカメラ(UVC準拠)です。

See3CAM_20CUGの主な機能:

  • 1/2.9インチOV2311 CMOSイメージセンサー(モノクロ)を収容
  • M12レンズホルダー付き固定焦点
  • グローバルシャッター
  • 出力フォーマット:Y8(8ビット/ピクセル)及びY16(原10-ビット)
  • Windows 8.1 / 10(32ビットと64ビットの両方)及びLinux(ubuntu 14.04、16.04、18.04)のプラグアンドプレイセットアップ(UVC準拠)
  • フレームレート(Y16及びY8形式):
  • 解像度 USB 3.1 Gen1 USB 2.0
      Y16 Y8 Y16 Y8
    *QVGA (320 x 240) 280 fps 280 fps 180 fps 280 fps
    *VGA (640 x 480) 180 fps 180 fps 30 fps 30 fps
    720P (1280 x 720) 90 fps 90 fps 12 fps 12 fps
    2MP (1600 x 1300) 40 fps 60 fps 5 fps 5 fps
  • * - 2 x 2ビニングをサポート
  • 対応OS:Windows 8.1 / 10及びLinux(ubuntu 14.04、16.04、18.04)
  • Type-Cリバーシブルインターフェイスコネクタを備えたUSB 3.1 Gen 1デバイス
  • 動作電圧:5V +/- 5%、電流:138 mA
  • 動作温度範囲: -30°C ~ 85°C
  • 電力要件
    • 最大: 0.690W
    • 最小: 0.430W
  • 6ピンGPIOヘッダー
  • 外部ハードウェアトリガー入力
  • サイズ mm (l x b x h):

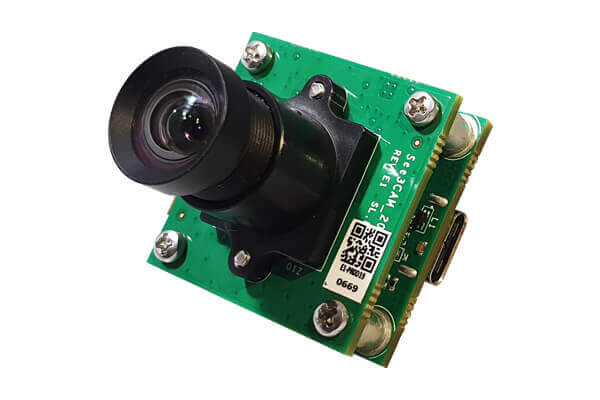

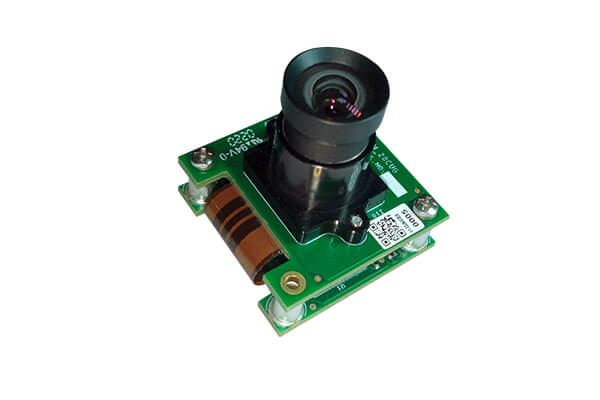

    • エンクロージャーなし: 30 mm x 30 mm x 26.5 mm(レンズなし)

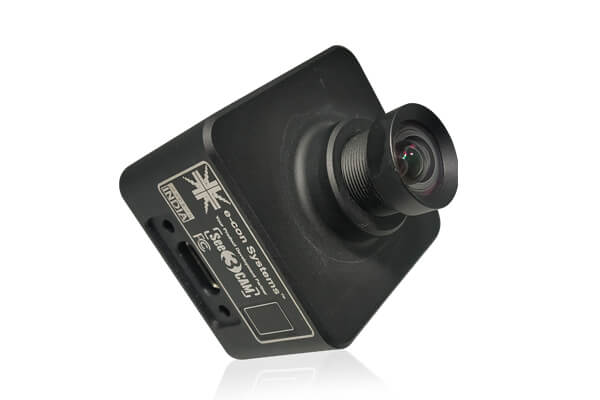

    • エンクロージャーあり: 35.30 mm x 35.30 mm x 29 mm(レンズなし)
  • ROHS 対応
  • 軽量、多用途、携帯できるデザイン
  • 各カメラの一意の識別名
  • 発売日:launch date

カメラモジュールの機能:

センサー:OmniVision社のOV2311モノクロセンサー

センサー解像度と光学フォーマット:2MP CMOSイメージセンサー。 1 / 2.9インチ光学フォーマット

センサー種類:モノクロ出力付き2MP CMOSグローバルシャッターセンサー

出力フォーマット:Y16 及び Y8

センサーの特徴:

ピクセルサイズ:3μm x 3μm ピクセル

センサー有効面積:1600H x 1300V

応答性:49 Ke-/lux.sec

SNR:37.4 dB

ダイナミックレンジ:68 dB

シャッタータイプ:グローバルシャッター

フォーカスタイプ:固定フォーカス

配列サイズ:1600 x 1300 ピクセル

DFOV:2MP – 71.6°(e-con社提供のレンズを使用)

  • 対応OS-Windows 8.1 / 10及びLinux(ubuntu 14.04、16.04、18.04)
  • サンプルアプリケーション:
    • e-CAMView - ビデオプレビューと静止画キャプチャ用のWindowsカメラアプリケーション
    • QtCAM - ビデオプレビューと静止画キャプチャ用のLinuxカメラアプリケーション
  • 静止画像解像度:
    • 2MP(Y16とY8の両方)
  • 静止画キャプチャ:
    • ソフトウェアアプリケーション制御
    • ソフトウェアトリガー
  • UVC 制御:
    • 明るさ
    • 露出
  • 追加機能:
    • ストリームモード
      • マスターモード
      • トリガーモード
    • フラッシュ
      • オン
      • オフ

カスタマイズ要件については、sales@e-consystems.com にお問い合わせください。

をダウンロー See3CAM_20CUG- 技術文書:

 Bullat Arrow  データシート

 pdf  See3CAM_20CUG - データシート

 pdf  See3CAM_20CUG - レンズデータシート

 Bullat Arrow  ユーザーマニュアル

 pdf  See3CAM_20CUG - 入門マニュアル

 Bullat Arrow  Linux

 pdf QtCAM - アプリケーションユーザーマニュア

 pdf QtCAM - アプリケーションインスト
              ールマニュアル

 Bullat Arrow  Windows

 pdf  See3CAM_20CUG - 拡張ユニットSDK
              APIユーザーマニュアル

 pdf  e-CAMView - アプリケーションユ
              ーザマニュアル

 pdf  e-CAMView - インストールマニュアル

 pdf  See3CAM_DFUファームウェアアップデータ
              リケーションユーザマニュアル

Download 2MP USB Camera Documents

Ordering Info:

USB 3.1 Gen1をサポートするプラットフォームを所有し、2MPモノクロUSBカメラモジュールの評価に関心のあるお客様は、e-con Systemsから直接See3CAM_20CUGを購入できます。 レンズ付き/なしのSee3CAM_20CUGを注文できます。

部品番号 説明 サンプル価格
(1 単位)
ボリューム価格
(1000s パック)
購入
See3CAM_20CUG_MHL_TC M12レンズ付き2MP USB3.1 Gen1グローバルシャッターカメラ US$249 - buy HDR camera
See3CAM_20CUG_MH_TC レンズなし2MP USB3.1 Gen1グローバルシャッターカメラ - US$99 Camera Customization
See3CAM_20CUG_MHL_TC_BX 2MP USB3.1 Gen1グローバルシャッターカメラ、M12レンズおよびエンクロージャー付き - - Camera Customization

See3CAM_20CUG_MHL_TC-M12レンズ付き2MP USB3.1 Gen1グローバルシャッターカメラ

サンプル価格 (1 単位)-US$249

ボリューム価格 (1000s パック)--

buy HDR camera

See3CAM_20CUG_MH_TC-レンズなし2MP USB3.1 Gen1グローバルシャッターカメラ

サンプル価格 (1 単位)--

ボリューム価格 (1000s パック)-US$99

Camera Customization

See3CAM_20CUG_MHL_TC_BX-2MP USB3.1 Gen1グローバルシャッターカメラ、M12レンズおよびエンクロージャー付き

サンプル価格 (1 単位)--

ボリューム価格 (1000s パック)--

Camera Customization





この評価キットには、See3CAM_20CUGに加えて、ビデオプレビューおよび静止キャプチャ用のサンプルアプリケーションe-CAMView(Windows)/ QtCAM(Linux)と、UVC拡張機能(for Windows 8.1/10 and Linux (ubuntu 14.04, 16.04 & 18.04))提供されています。詳細については、以下の評価キットの内容を参照してください。

すべてのお問い合わせについては、sales@e-consystems.comまでご連絡ください。

キットの内容:

  • ハードウェア:
    • See3CAM_20CUG - 2MP USB 3.1 Gen1モノクロカメラ(エンクロージャあり、エンクロージャなし)
    • USB 3.1 Gen 1 Type-AからType-Cケーブル
    • レンズ(オプション)
  • ソフトウェア:
    • 対応OS: Windows 8.1/10 and Linux (ubuntu 14.04, 16.04 & 18.04)
    • e-CAMView (Windows) / QtCAM (Linux) - ビデオプレビューおよび静止画キャプチャアプリケーション
  • ドキュメント:

See3CAM_20CUG - カスタマイズ

  • 外部メカニカルシャッターのサポートが必要ですか?
  • カスタムレンズマウント(Cマウント/ CSマウント)が必要ですか?
  • 小型のフォームファクタまたはシングルボードソリューションをお望みですか?
  • あなたはLEDフラッシュが必要ですか?
  • お客様の要件に応じてファームウェアとハードウェアを完全にカスタマイズできます。 カスタマイズや追加機能については、お問い合わせください.

4K Camera Customization

US$99
Buy See3CAM_20CUG

出荷手数料を除く

Quantum Efficiency Graph

クリックしてズーム

対象のアプリケーション

»  ドライバー監視システム

»  組立品質検査

»  室内ドローン

»  工業用バーコードスキャン

»  無人搬送車

»  農業ロボティクス

»  ホイールアライメント

»  電気眼振記録(イレクトゥロウニスタグモグラフィ)
