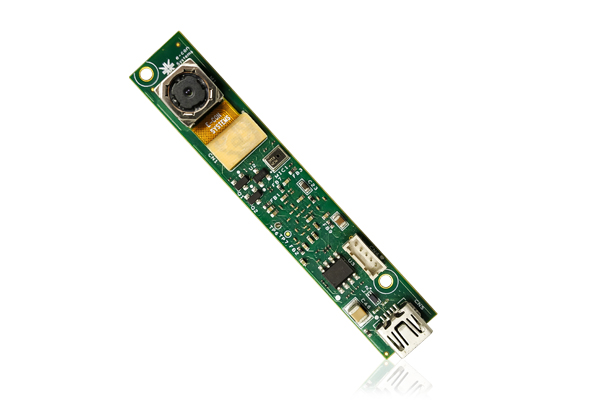

e-CAM51_USB - 5 MP OEM USBカメラモジュール

USBカメラモジュールe-CAM51_USB - 5MPオートフォーカスUSBボードカメラは、OV5640 CMOSセンサーをベースにしています.

この高速USBカメラボードはUSBビデオクラス(UVC)1.0標準、USBオーディオクラス1.0標準に完全に準拠しています。 したがって、これらのUVCおよびUAC規格のサポートを内蔵しているオペレーティングシステム上の特別なドライバを使用しなくても、UVCおよびUAC経由でのオーディオストリーミングによるビデオストリーミングが可能です。 e-CAM51_USB、USB 2.0 UVCカメラモジュールは、720pビデオストリーミング機能と一緒に5MP静止画キャプチャを可能にします.

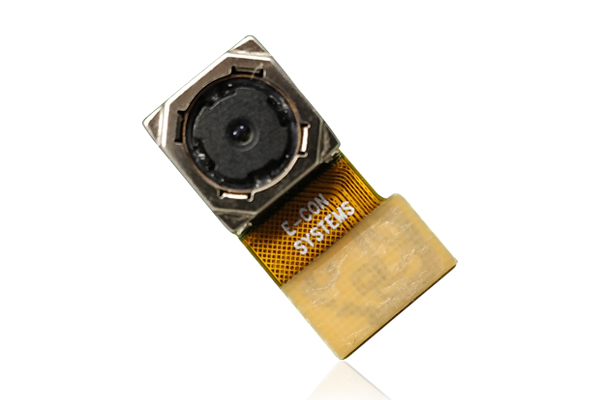

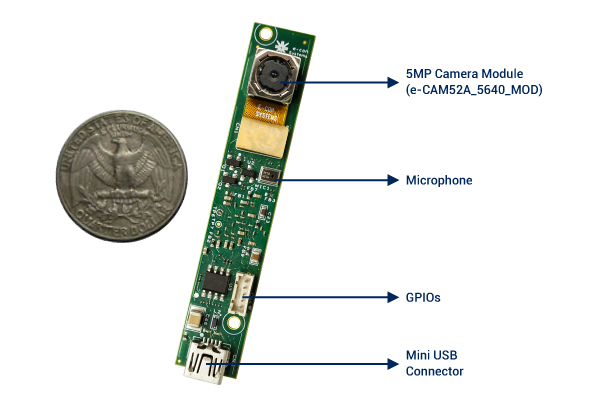

  • 社内 e-CAM52A_5640_MOD - 5.0 MP オートフォーカスカメラモジュール
  • プラグアンドプレイセットアップ(UVCおよびUAC準拠)
  • 内蔵マイクサポート
  • 4汎用ピン
    1. ユーザ設定可能なGPIO(1入力1出力)
    2. 1外部キャプチャ用ハードウェアトリガ
    3. 1フリップ/ミラー用に事前定義されたGPIO入力
  • フレームレート HD @ 30 fps&5MP @ 15fpsをストリーミング - 完全なフレームレートの詳細については、 pdfデータセット を参照してください。
  • 温度範囲 - 0° to +50°C 安定した画像*
  • 動作電圧 - 5V ± 250mV
  • 電力要件 - 400 mA (max)
  • サポートされている OS - Windows 10, Windows 8, Windows 7 & Linux
  • 軽量で多機能でポータブルなデザイン
  • コンプライアンス
    • FCC
    • RoHS
  • サイズ mm (lxbxh) - 71 x 13 x 7.8
  • 重量 - 4.5 グラム(モジュール付き)
  • 開始日:launch date
  • * この範囲を超えて拡大した場合、画質に顕著な差が見られる

Sensor Features:

センサー:OmniVision OV5640 イメージセンサー

NIR: オプション*** - IRフィルタ有/無

フォーカスタイプ:オートフォーカス

視野角:60 ° 対角線

出力フォーマット:YUV4:2:2,YCbCr422 圧縮

オブジェクト距離:100mm 〜無限大

実効焦点距離:3.42 mm

最大S / N比:36 dB

レンズサイズ:光学サイズ 1/4

モジュールサイズ:8.5mm x 8.5mm x 5.15mm

ダイナミックレンジ:68 dB

DFOV :5MP - 67.2° (e-conが提供するレンズ付き)

*** - e-CAM51_USBにはIRがあります。 e-CAM51_USB_NIRFSはIRフィルターを使用していないため、ウェブストアから直接購入できます

  • サポートされている OS - Windows 10, Windows 8, Windows 7 & Linux
  • サンプルアプリケーション:
    • e-CAMView - ビデオプレビューおよび静止画キャプチャ用のWindows USBボードカメラアプリケーション.
    • eCAMGUVCView - ビデオプレビューおよび静止画キャプチャ用のLinux USBボードカメラアプリケーション.

e-CAM51_USB-技術文書をダウンロードする

 Bullat Arrow  データシート

 pdf  e-CAM51_USBデータシート

 pdf  e-CAM51_USBレンズデータセット

 Bullat Arrow  ユーザーマニュアル

 pdf  e-CAM51_USB入門マニュアル

 pdf  See3CAMDFUアプリケーションユーザーマニュアル

 pdf  e-CAM51_USB拡張ユニットSDKAPIマニュアル

 pdf  QtCAMストリーミングアプリケーションインストールマニュアル

 pdf  QtCAMストリーミングアプリケーションユーザーマニュアル

 pdf  e-CAMViewストリーミングアプリケーションインストールマニュアル

 pdf  e-CAMViewストリーミングアプリケーションユーザーマニュアル

Download e-CAM51_USB Documents

オーダー情報:

USB 2.0の高速化をサポートし、5.0メガピクセルのUSBカメラモジュールの評価に関心のあるプラットフォームを所有するお客様は、e-con Systems®からe-CAM51_USBを直接購入することができます.

部品番号 説明 サンプル価格
購入
e-CAM51B_USB_H01R2 5.0 MP のHD USBカメラボード buy e-con camera

e-CAM51B_USB_H01R2-5.0 MP のHD USBカメラボード

サンプル価格 -

buy e-con camera



評価キットには、e-CAM51_USBに加えて、eCAMView(Windows)/ eCAMGUVCView(Linux)が付属しています。ビデオトリビュート、スチルキャプチャのサンプルアプリケーション、AFトリガ、マニュアルフォーカスGPIO トグルなど(Windows 7、Windows 8、Windows 10およびLinux)、4週間のサポート。 詳細については、以下の評価キットの内容を参照してください.

すべてのお問い合わせについては、 sales@e-consystems.comまでご連絡ください.

キットの内容:

  • ハードウェア:
    • e-CAM51_USB - 5 メガピクセルのUSBカメラモジュール
    • USB 2.0 ケーブル
  • ソフトウェア:
    • 対応 OS: Windows 10, Windows 8, Windows 7 & Linux
    • e-CAMView (Windows) / eCAMGUVCView (Linux) - ビデオプレビューおよび静止画キャプチャアプリケーション
  • ドキュメント:

e-CAM51_USB カスタマイズ



  • フォームファクタを小さくしたいですか?
  • LEDが欲しいですか?
  • 他のカスタマイズオプションが必要ですか?

High speed USB Camera module Customization



サンプル価格

ボリューム価格は以下からはじまります

USD 39
Buy 5MP USB Camera online

出荷手数料を除く

対象となるアプリケーション

»  インタラクティブな教育と会議のソリューション

»  ドキュメントカメラビジュアライザー

»  光学文字認識(OCR)

»  科学研究

»  遠隔医療/健康

»  バイオメトリクス

»  ロボット
