NileCAM81_CUNX - NVIDIA Jetson Xavier NX 用 AR0821 4K HDR GMSL2カメラ

NileCAM81_CUNX は、NVIDIA Jetson Xavier NX 開発キット用の 8MP GMSL2HDRカメラソリューションです。 このカメラは、onsemi の 1/2インチ AR0821 CMOSイメージセンサーを採用しており、厳しい照明条件下でも優れた画質を実現する組み込み型ISPを搭載しています。

このマルチボードソリューションは、GMSL2インターフェースを使用して NVIDIA Jetson Xavier NX 開発キットに接続します。HD@30fps、フルHD@30fps、および 8MP@16fps の非圧縮 UYVY ビデオ データをストリーミングできるスループットを提供いたします。このカメラは、解像度HDおよびFHDでの静止画もサポートします。

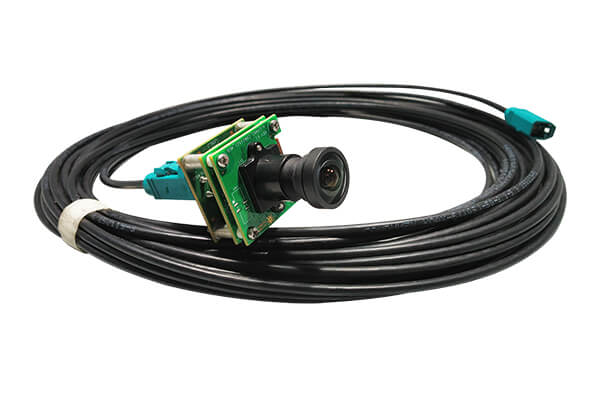

最大15mのGMSL2同軸ケーブルを備えた NileCAM81_CUNXは、自律型移動ロボット、スマートトラフィックデバイス、車両管理システムなどの複雑な設計要件を満たせるよう、製品開発者やエンジニアに優れた柔軟性を提供します。

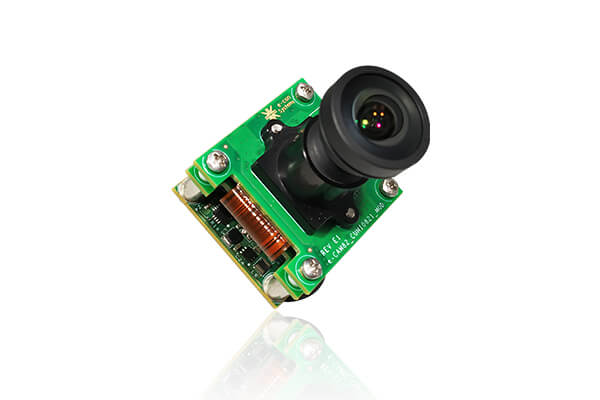

  • NileCAM81 - 8MP (4K) カメラモジュール (最大15メートルをサポート) を搭載
  • CPUと接続するための高速2レーンMIPI CSI-2インターフェース
  • NVIDIA Jetson Xavier NX 開発者キットにプラグイン
  • FAKRA コネクタを備えたギガビットマルチメディアシリアルリンク 2 (GMSL2) インターフェース
  • 電力とデータの両方を長距離 (最大15m) 伝送するためのシールド付き同軸ケーブル
  • 優れた画質を実現するオンボード ISP
  • ハイダイナミックレンジ (HDR)
  • 電子ローリングシャッター
  • 出力形式:非圧縮UYVY形式
  • フレームレート : フルHD@30fps、4K@16fps - pdfデータシート をストリーミング - 全てのフレームレートの詳細については、を参照してください。
  • 使用温度範囲 : - 30°C to 70°C
  • 標準消費電力 : 1.13W
  • 動作電圧 : 3.3V with +/- 5% tolerance
  • サイズ mm (l x b) :
    • 30 x 30 mm (シリアライザボード)
    • 30mm x 30mm (デシリアライザーボード)
  • フルHD MIPI CSI-2 カメラモジュール用の Linux カメラドライバー (V4L2)
  • 準拠
    • FCC
    • RoHS
  • 軽量で汎用性が高く、ポータブルな設計
  • 開始日:05-07-2021

センサー: onsemiのAR0821

フォーカスタイプ:固定フォーカス

解像度:8MP

クロマ:カラー

オプティカルフォーマット:1/2"

画素サイズ:2.1 μm x2.1 μm

出力形式: 非圧縮 UYVY ストリーミング

センサーアクティブエリア:3848H x 2168V

応答性:15.4 ke-/lux-sec

SNR:41.8 dB

ダイナミックレンジ:最大140dB

シャッタータイプ:電子ローリングシャッター

ホルダー:M12 (Sマウント)

アレイサイズ:3848H x 2168V

FOV :8MP - 120° (e-con提供のレンズで)

Linux カメラ ドライバー:

NVIDIA Jetson Xavier NX 開発者キットを備えた NileCAM81_CUNX 用の本格的な Linux カメラドライバーです。 カメラドライバーのソースコードは、任意の NVIDIA Xavier NX プラットフォームに移植できます。

  • サポートされている Jetpack & L4T バージョン
    • NVIDIA Jetson Xavier NX - Jetpack 4.6 L4T32.6.1
  • MIPI CSI-2 カメラモジュール用 V4L2 Linux ドライバー
    • ビデオのプレビュー
    • 静止画キャプチャ
    • IOCTL によるカメラコントロール
  • Linux 用ソースコードを含むサンプルアプリケーション:
    • ビデオプレビュー
    • 選択した解像度での静止画撮影
    • 画像撮影とプレビューへのサンプルアプリケーション
    • ビデオ録画とネットワークストリーミングのための Gstreamer-1.0 サポート
  • カメラコントロール
    • 明るさ
    • コントラスト
    • サチュレーション
    • ホワイトバランス(手動と自動)
    • シャープネス
    • 露出(手動と自動)
  • 追加機能:
    • 露出補正
    • アンチフリッカーモード
      • 自動モード
      • 手動モード
    • オリエンテーション/標定
      • 水平ミラーリング
      • 上下反転
    • センサーモード
      • 標準モード
      • HDRモード
    • 効果
      • 普通
      • グレースケール
    • バースト画像撮影
    • ノイズ除去

お客様の要件に合わせたカメラドライバーのカスタマイズまたは移植については、sales@e-consystems.com までお問い合わせください。

NileCAM81_CUNX のダウンロード - 技術文書:

 Bullat Arrow  データシート

pdf NileCAM81_CUNXデータシート

pdf NileCAM81_CUNXレンズのデータ​​シート

 Bullat Arrow  User Manual

pdf NileCAM81_CUNX入門マニュアル

pdf NileCAM81_CUNX開発者ガイド

pdf NileCAM81_CUNXGstreamer 使用ガイド

pdf NileCAM81_CUNXリリース パッケージ マニフェスト

pdf NileCAM81_CUNXLinux アプリ ユーザー マニュアル

pdf e-CAM_TK1-GUVCView ビルドおよびインストール ガイド

Download Selected Documents

NileCAM81_CUNX - 他のアプリケーション プロセッサ プラットフォームのカスタマイズ:

当社は、お客様の要件に応じて、様々なアプリケーションプラットフォームで NileCAM81 のカメラドライバーの開発、カスタマイズ、および移植サービスを提供いたします。

NileCAM81_CUNX - のカスタマイズ:

当社は、以下の要件に対するカスタマイズ、開発、および移植サービスを提供いたします。

  • 堅牢なアプリケーションに対応したIP定格 (IP67) エンクロージャと IP 定格 (IP67) ケーブル。
  • 同軸ケーブルの長さ
  • FOV やその他の要件を満たすレンズの交換
  • 他の NVIDIA Jetson プラットフォーム、および NVIDIA プラットフォームを使用して構築された他のベンダーのキャリアボードのサポート
  • 他のプロセッサプラットフォームのサポート

カスタマイズ要件については、sales@e-consystems.com までお問い合わせください。
