e-CAM180_CUNX-NVIDIA®JetsonXavier™NX用18MPカメラ

e-CAM180_CUNXは、NVIDIA®JetsonXavier™NX開発キット用の18 MPMIPIカメラです。 これは、onsemi®の1 /2.3インチAR1820センサーに基づいています。 このMIPIカメラは、18MPの解像度で詳細な画像出力を提供致します。

e-CAM180_CUNXには、ユーザーがカメラを左から右に回転させたり、上下に傾けたり、シーンをズームインおよびズームアウトしたりできる4つのレベルのズームも付属しています。 このMIPI-CSI2カメラは、NVIDIA®JetsonISPを使用して、非圧縮YUV形式でクラス最高の画像出力を生成します。 続きを読む »

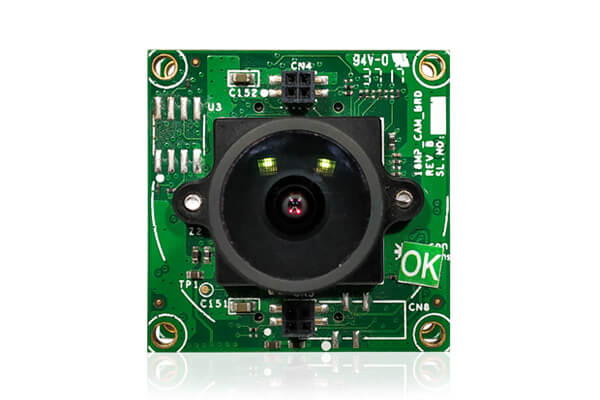

  • e-CAM180_CUMI1820_MOD 18MPカメラモジュール(Sマウントレンズホルダー付き)
  • ロールシャッター
  • マルチボードソリューション
  • CPUと接続するための高速MIPICSI-2インターフェース
  • 個々のカメラの制御とストリーミングするカメラの数を選択できます
  • NVIDIA® Jetson ISP
  • NVIDIA®JetsonXavier™NX開発者キットにプラグイン可能
  • フレームレート:ストリーム18 MP @ 5 fps-完全なフレームレートの詳細についてはpdfデータセ ットを参照してください。
  • 動作電圧:3.3V +/- 5%
  • 18MP MIPI CSI-2カメラモジュール用のLinuxカメラドライバー(V4L2)
  • 動作温度範囲: -30°C to 70°C
  • 消費電力 :
    • 最大: 2.54 W
  • ボード重量 :
    • 16.5グラム(レンズ付き)
    • 10.5グラム(レンズなし)
  • サイズ(l x b): 30 mm x 30 mm
  • 画像のキャプチャとプレビュー用のサンプルアプリケーション
  • Gstreamer-ビデオ録画とネットワークストリーミングの1.0サポート
  • 軽量で用途が広く、ポータブルなデザイン
  • コンプライアンス
    • FCC
    • RoHS
  • に発売: 16-nov-2021

モジュールの機能:

センサー:onsemi®のAR1820HSカラーセンサー

センサー解像度:18 MP

光学フォーマット:1/2.3"

センサータイプ:カラー出力付き18 MPCMOSセンサー

シャッタータイプ:ローリングシャッター

フォーカスタイプ:固定焦点

出力フォーマット:12ビットRawフォーマット

ピクセルサイズ:1.25μm x 1.25μm ピクセル

センサーアクティブエリア:4912H x 3684V

c応答性:0.62 V/ルクス秒

SNR:36.3 dB

ダイナミックレンジ:65.8 dB

s配列サイズ:4912 x 3684 ピクセル

DFOV :18.0 MP - 133.9° (e-conが提供するレンズを使用)

Linuxカメラドライバー:


MIPICSI-2カメラモジュール用の本格的なLinuxカメラドライバー。 このドライバーは、NVIDIA®JetsonXavier™NX開発者キットでe-conのe-CAM180_CUNXをサポート致します。

  • サポートされているJetpackおよびL4Tバージョン
    • NVIDIA® Jetson Xavier™ NX - JetPack 4.6 L4T32.6.1
  • MIPICSI-2カメラモジュール用のV4L2Linuxドライバー
    • ビデオプレビュー
    • 静止画像のキャプチャ
    • IOCTLを介したカメラ制御
  • Linux用のソースコードを含むサンプルアプリケーション:
    • ビデオプレビュー
    • 選択した解像度での静止画像キャプチャ
  • カメラコントロール
    • 明るさ
    • コントラスト
    • シャープネス
    • 飽和
    • ガンマ
    • ゲイン
    • 露出(手動および自動)
    • ホワイトバランス(手動および自動)
    • デジタルズーム

顧客様のご要件に合わせたカメラドライバーのカスタマイズまたは移植については、sales@e-consystems.com にお問い合わせください。

e-CAM180_CUNXのダウンロード-技術文書:

 Bullat Arrow  データセット

pdf  e-CAM180_CUNXデータセット

pdf  e-CAM180_CUNXレンズデータセット

 Bullat Arrow  ユーザーマニュアル

pdf  e-CAM180_CUNX入門マニュアル

pdf  e-CAM180_CUNX開発者ガイド

pdf  e-CAM180_CUNX ArgusCameraビルドおよびインストールガイド

pdf  e-CAM180_CUNXGStreamer使用ガイド

pdf  e-CAM180_CUNX eCAM_argus アプリケーションユーザーマニュアル

pdf  e-CAM180_CUNXリリースパッケージマニフェスト

選択したドキュメントをダウンロードする

キットの内容:

  • e-CAM180_CUNX
    • e-CAM180_CUMI1820_MOD - レンズ付き18MPMIPIカメラモジュール
    • アダプタボード
    • FPCケーブル
  • 顧客様のご要件に合わせたカメラドライバーのカスタマイズまたは移植については、 sales@e-consystems.com にお問い合わせください。

サンプル価格

USD 129
オンラインでカメラを購入する

配送料を除く

対象となるアプリケーション

»  スマート監視システム

»  スマート交通管理システム

»  駐車場管理システム

»  スマートストリートライト

»  自動ナンバープレート認識システム

»  デジタル顕微鏡
