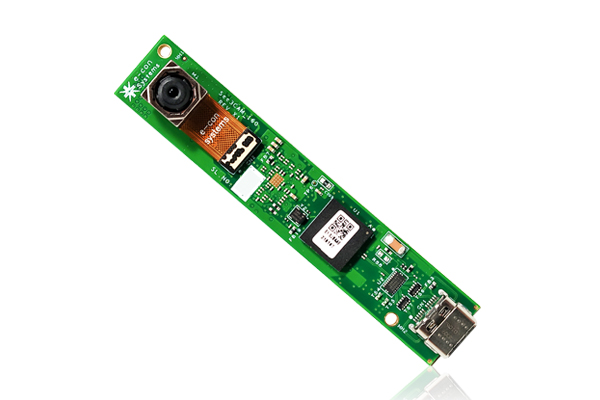

See3CAM_160 - 16MP(4K)オートフォーカスUSB 3.1 Gen 1カメラボード(カラー)

See3CAM_160は、Sony 1 /2.8インチIMX298CMOSイメージセンサーをベースにした16MPカラーオートフォーカスUSB3.1 Gen 1カメラです。この小型フォームファクターカメラには、最高の性能を発揮するように調整された専用の高性能画像信号プロセッサ(ISP)チップが組み込まれています。 クラス内の画質と色再現により、さまざまな照明条件に適応できます。

この16MPカメラはUVCに準拠しているため、追加のドライバーをインストールしなくても、WindowsおよびLinuxOSで使用可能な標準ドライバーで動作します。 高解像度、オートフォーカス、ゼロシャッターラグ、デジタルズームなどの機能を備えたこのコンパクトなシングルボードカメラは、産業用頑丈なタブレット、テレプレゼンス、ドキュメントスキャナー/ OCRリーダー、スキンスキャナーアクセス制御システムなどのアプリケーションに最適です。 続きを読む »

4Kボードカメラの主な機能

  • e-CAM160A_MI298_MOD - 16MPSonyIMX298イメージセンサー
  • オートフォーカス
  • マルチレベルデジタルズーム
  • 16MPは、シャッターラグがゼロの状態でもキャプチャします
  • オンボードの高性能ISP
  • 出力形式: 非圧縮UYVYおよび圧縮MJPEG
  • フレームレート: フルHD @ 30 fps&4K @ 24 fps - 完全なフレームレートの詳細については、 pdfデータセット を参照してください。
  • サポートされているOS:Windows、Linux、Android * ]および MAC **
  • Type-Cリバーシブルインターフェイスコネクタを備えたUSB3.1Gen1デバイス
  • UVC準拠:追加のドライバーは必要ありません。 USB2.0ホストとも下位互換性があります
  • 動作電圧: 5V +/- 5%
  • 動作温度範囲: -20°C 〜 60°C
  • 電力要件
    • 最大: 2.08W
    • 最小: 1.52W
  • サイズ(l x b x h): 80 x 15 x 9.67 mm(モジュール付き)
  • ボードの重量: 8 グラム
  • CE / FCC / RoHSに準拠
  • 軽量で用途が広く、ポータブルなシングルボードソリューション
  • Launched on:launch date
  • * - Androidでの作業に関心のあるお客様は、e-con SDK(webeecam)が必要になります。 上記の仕様はAndroidと同じではありません
  • ** - MACOSのサポートについては、sales@e-consystems.comにお問い合わせください。

モジュールの機能:

センサー:Sony IMX298CMOSイメージセンサー

フォーカスタイプ:オートフォーカス

センサー解像度:16MP

クロマ:カラー

シャッタータイプ:電子式ローリングシャッター

光学フォーマット:1 / 2.8 "光学フォーマット

出力フォーマット:非圧縮UYVYフォーマットと圧縮MJPEGフォーマット

焦点距離:100mm から無限遠

ピクセルサイズ:1.12μm x 1.12μm

センサーアクティブエリア:4656(H) x 3496(V)

アレイサイズ:4656(H) x 3496(V)

DFOV:16MP - 78.4°

  • サポートされているOS: Windows, Linux, Android [1] ]および MAC [2]
  • サンプルアプリケーション:
    • e-CAMView - ビデオ録画、ビデオプレビュー、静止画キャプチャ用のWindowsカメラアプリケーション。
    • QtCAM - ビデオ録画、ビデオプレビュー、静止画キャプチャ用のLinuxカメラアプリケーション。
  • 静止画像の解像度:
    • 16MP (4640 x 3480)
  • 静止キャプチャ:
    • ソフトウェアアプリケーション制御
  • UVC コントロール:
    • デジタルズーム(最大4倍)
    • 明るさ
    • コントラスト
    • 飽和
    • シャープネス
    • ホワイトバランス(手動および自動)
    • ゲイン
    • ロール
    • フォーカス(手動および自動)
    • 露出(手動および自動)
  • 追加機能:
    • 自動露出測光
    • バーストキャプチャ
    • フォーカスモード
    • CAFスキャン範囲
    • マニュアルフォーカスレンズの位置
    • AWBプリセット
    • フリッカー検出
    • フリッカー検出
  • [1] - Androidでの作業に関心のあるお客様は、e-con SDK(webeecam)が必要になります。 上記の仕様はAndroidと同じではありません
  • [2] - MACOSのサポートについては、sales@e-consystems.comにお問い合わせください。

See3CAM_160をダウンロード-技術文書:

 Bullat Arrow  データシート

 pdf See3CAM_160 データシート

 pdf See3CAM_160 レンズデータセット

 Bullat Arrow  ユーザーマニュアル

 pdf See3CAM_160スタートガイド

 pdf See3CAM_DFUファームウェアアプリケーションマニュアル

 Bullat Arrow  Windows

 pdf See3CAM_160拡張ユニットAPIマニュアル

b  pdf e-CAMViewアプリケーションユーザーマニュアル

 pdf e-CAMViewインストールマニュアル

 Bullat Arrow  Linux

 pdf QtCAMアプリケーションユーザーマニュアル

 pdf QtCAMインストールユーザーマニュアル

Download 13MP camera Documents

注文情報:

USB 3.1 Gen 1をサポートするプラットフォームを所有し、16MP USBオートフォーカスカメラモジュールの評価に関心のあるお客様は、e-conSystemsからSee3CAM_160を直接購入できます。

部品番号 説明 サンプル価格
(1 単位)
購入
See3CAM_160 16MPソニーオートフォーカスUSB3.1 Gen1カメラ US$299 buy e-con camera

See3CAM_160-16MPソニーオートフォーカスUSB3.1 Gen1カメラ

サンプル価格(1ユニット)-US$299

buy e-con camera

See3CAM_160に加えて、評価キットにはe-CAMView(Windows)/ QtCAM(Linux)が付属しています-ビデオプレビューとスティルキャプチャのサンプルアプリケーションとUVC拡張機能(Windows 10、Windows 8.1、Linux用)。 詳しくは下記の評価キットの内容をご覧ください。

すべてのお問い合わせは、sales@e-consystems.comまでご連絡ください。

キットの内容:

  • ハードウェア:
    • See3CAM_160 - 4KオートフォーカスUSB3.1 Gen1カメラボード
    • USB 3.1 Gen 1Type-Cケーブル
  • ソフトウェア: (お客様はe-con開発者リソースからソフトウェアをダウンロードする必要があります)
    • サポートされているOS: Windows および Linux
    • e-CAMView (Windows) / QtCAM (Linux) - ビデオプレビューおよび静止画キャプチャアプリケーション

See3CAM_160 - カスタマイズ

  • 他のカスタマイズオプションが必要ですか?
  • より小さなフォームファクタが必要ですか?
  • LEDが必要ですか?
  • お客様の要件に応じて、ファームウェアとハードウェアを完全にカスタマイズします。 カスタマイズや追加機能については、お問い合わせください。
