NileCAM30_USB - 3.4 MP GMSLカメラ(15メートルまでサポート)

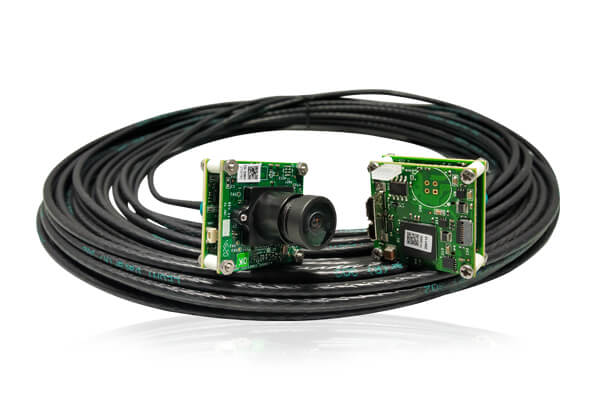

NileCAM30_USBは、カメラモジュール、シリアライザ、デシリアライザ、およびUSBベースボードを含む4つのボードソリューションです。このカメラは、USB 3.1 Gen 1インターフェースを備えたONSemiconductor®のAR0330 CMOSイメージセンサーをベースにしています。 NileCAM30_USBには、シリアル/デシリアライザボードの両端にFAKRAコネクタ付き15m同軸ケーブルが付属しています。 NileCAM30_USBにはSマウント(M12)レンズホルダーがあり、お客様の用途に応じてレンズを選択して使用することができます。

主な機能

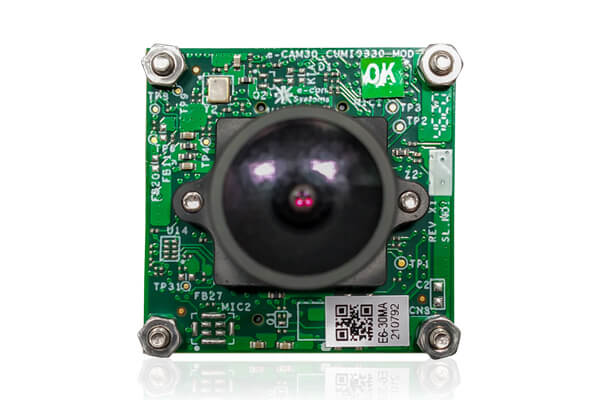

  • 社内 NileCAM30 - 3.4 MP AR0330カラーカメラモジュール
  • ギガビットマルチメディアシリアルリンクシリアライザおよびデシリアライザ(GMSL SERDES)テクノロジ
  • 電力とデータの両方を長距離伝送するためのシールド付き同軸ケーブル(最大15m)
  • シリアル/デシリアライザコネクタ:FAKRAニュートラルZタイプ
  • M12レンズホルダーによる固定焦点
  • 電子ローリングシャッター
  • 出力形式:非圧縮UYVY形式と圧縮MJPEG形式
  • フレームレート :
  • 解決 USB 3.1 Gen 1 USB 2.0
    UYVY MJPEG UYVY MJPEG
    * 3.4 MP (2304 x 1536) 24 fps & 12 fps 48 fps 5 fps & 2.5 fps 48 fps
    * 3MP (2048 x 1536) 29 fps & 15 fps 50 fps 5 fps & 2.5 fps 50 fps
    FHD (1920 x 1080) 45 fps, 30 fps & 15 fps 60 fps 8 fps & 4 fps 60 fps
    HD (1280 x 720) 60 fps & 30 fps 60 fps 16 fps & 8 fps 60 fps
    VGA (640 x 480) 60 fps & 30 fps 60 fps 30 fps & 15 fps 60 fps
  • * - デフォルトのズーム値は100で、他の解像度ではズーム値は102
  • サポートされているOS - Windows 10、Windows 8、Windows 7、Linux
  • USBインターフェイス経由 :
    • プラグアンドプレイ(UVC準拠 - ドライバ不要)
    • USB 3.1 Gen 1 Micro-Bコネクタ
  • 動作電圧 : 5V
  • 動作温度範囲 : -30°C to 55°C
  • 電力要件 :
    • 最大 : 4.3W
    • 最小 : 2.485W
  • 10ピンGPIOヘッダー
  • サイズ(mm)(l x b):30 x 30 mm
  • Weight :
    • 総重量:299グラム
      • センサボード+シリアライザボード重量:
                    15グラム(レンズなし)
                    20.5グラム(レンズ付き)
      • シリアライザボード+ USBベースボード重量:14.5グラム
      • 同軸ケーブル(15メートル):264グラム
  • RoHS対応
  • 軽量、多機能、ポータブル4ボードソリューション
  • 開始日:launch date

モジュールの特徴:

センサー:AR0330 - 1/3 "光学式CMOSイメージセンサー

フォーカスタイプ:固定

解像度:3.4 MP

ピクセルサイズ:2.2 µm x 2.2 µm

センサー有効エリア:2304(H) x 1536(V)

応答性:2.0 V/lux-sec (550 nm)

SNR:39 dB

ダイナミックレンジ:69.5 dB

出力形式:非圧縮UYVY形式と圧縮MJPEG形式

シャッタータイプ:電子ローラーシャッター

ホルダー:標準M12レンズホルダー

ISP:外部ISP

DFOV:3.4MP - 125°(レンズ付き)

  • 対応OS - Windows 10、Windows 8、Windows 7およびLinux
  • サンプルアプリケーション:
    • e-CAMView - ビデオプレビューと静止画キャプチャのためのWindowsカメラアプリケーション.
    • QtCAM - ビデオプレビューと静止画キャプチャのためのLinuxカメラアプリケーション.
  • ファームウェアアップデータ:
    • See3CAM_DFUアプリケーション
  • 静止画の解像度:
    • 3.4 MP(MJPEGとBMPの両方)
  • 静止画キャプチャ:
    • 外部トリガ信号制御
    • ソフトウェアアプリケーション制御
  • ゼロシャッター遅れ:
    • 3.4 MPはまだゼロラグシャッターでキャプチャします(*クロス解像度のキャプチャではありません)
  • UVCコントロール:
    • 明るさ
    • コントラスト
    • シャープネス
    • 彩度制御
    • ガンマ制御
    • ゲイン
    • 露出(手動と自動)
    • ホワイトバランス(手動と自動)
    • デジタルズーム:
      • パン
      • 傾斜
  • 追加機能:
    • 外部トリガーのサポート
    • LEDストロボコントロール
    • ドキュメントモード
    • ROIベースのエクスポージャー
    • Q因子コントロール
    • 顔検出
    • 笑顔の検出
    • オリエンテーションコントロール
    • フレームレート制御
    • 画像キャプチャ - バーストモード
    • 露出補正

NileCAM30_USBのダウンロード - 技術資料:

   データシート

pdf  NileCAM30_USB データシート

pdf  NileCAM30_USBレンズデータシート

   ユーザーマニュアル

pdf  NileCAM30_USBスタートアップマニュアル

   Windows

pdf  NileCAM30_USB e-CAMViewアプリケーションユーザマニ
            ュアル

pdf  NileCAM30_USB e-CAMViewストリーミングアプリケ
            ーションインストールマニュアル

pdf  NileCAM30_USB拡張ユニットAPIドキュメント

pdf  NileCAM30_USB顔と笑顔の検出アプリケーションノート

pdf  See3CAM_DFUファームウェアアップデータアプリケ
            ーションユーザマニュアル

   Linux

pdf  NileCAM30_USB QtCAMアプリケ
            ーションインストールマニュアル

pdf  NileCAM30_USB QtCAMアプリケ
            ーションユーザマニュアル

Download 3MP camera Documents

NileCAM30_USB - カスタマイズ

  • 別のレンズマウント(Cマウント/ CSマウント)が必要ですか?
  • カスタム長の同軸ケーブルが必要ですか?
  • レンズの選択に援助が必要ですか?
  • レンズ補正が必要ですか?
  • フォームファクタを小さくしたいですか?
  • LEDが必要ですか?
  • お客様の要件に応じてファームウェアとハードウェアを完全にカスタマイズできます。 カスタマイズや追加機能についてはお問い合わせください.

Camera Customization

US$449
Buy 3MP Camera online

出荷手数料を除く

対象となるアプリケーション

»  カメラ監視システム

»  検査カメラ

»  診断ディスプレイ

»  ストリート照明カメラ
