NileCAM21_CUXVR - NVIDIA®JetsonAGXXavier™用のHDRGMSL2マルチカメラソリューション（15メートルケーブルサポート)

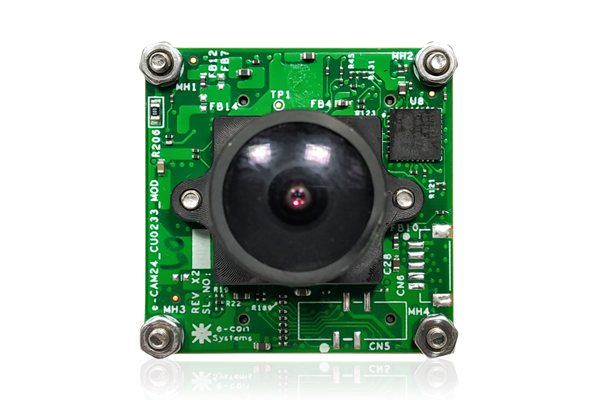

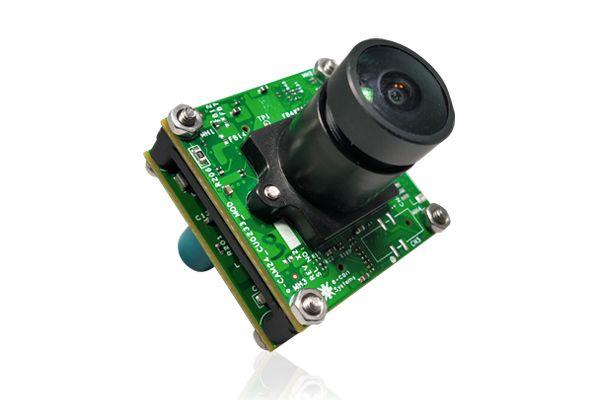

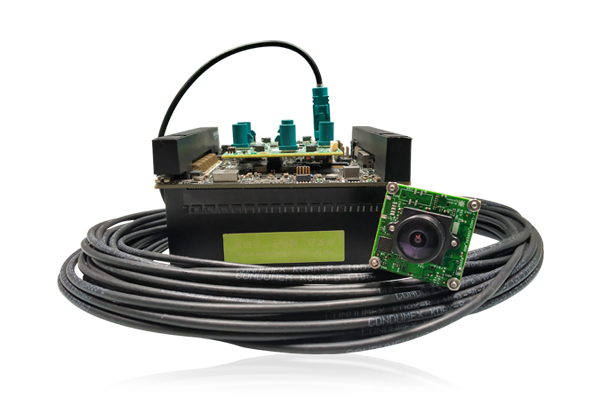

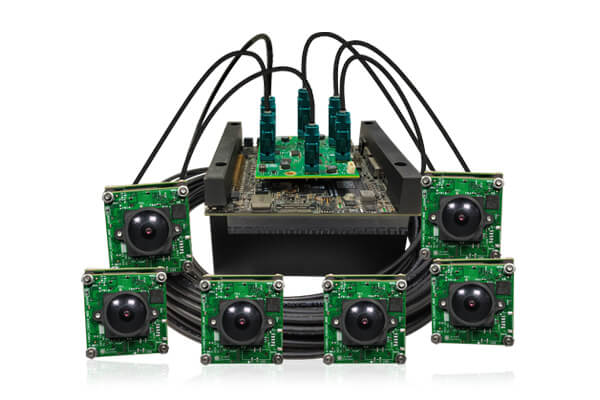

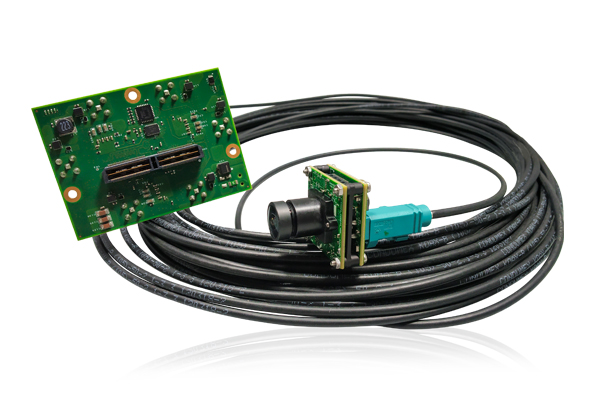

NileCAM21_CUXVRは、ハイダイナミックレンジ（HDR）とLEDちらつき軽減（LFM）を備えたフルHDカラーGMSL2同期マルチカメラソリューションです。 このカメラキットは、15m同軸ケーブルを備えたNVIDIA®JetsonAGXXavier™開発者キットで動作するように設計されております。 これは、onsemi®の新しい3.0 µmデュアルコンバージョンゲインBSIピクセルテクノロジーを備えた1 / 2.5 "AR0233AT CMOSイメージセンサーに基づいています。NileCAM21_CUXVRは、NVIDIA®JetsonAGXXavier™開発者キット（ホストプロセッサ）から15m離れた場所にストリーミングするように設計されております。 非常に低いレイテンシー。NileCAM21_CUXVRは最大6台のNileCAM21カメラを接続でき、同時に30fpsで同期されたフルHDストリーミングを可能にします 続きを読む »
Supported Platforms:
主な機能
- NileCAM21 - フルHDGMSL2カメラモジュール（最大15メートルをサポート
- CPUと接続するための高速2レーンMIPICSI-2インターフェース
- NVIDIA® Jetson AGX Xavier™開発キットにプラグイン可能
- FAKRAコネクタを備えたギガビットマルチメディアシリアルリンク2（GMSL2）インターフェイス
- 長距離（最大15m）の電力とデータの両方を伝送するためのシールド同軸ケーブル
- 複数のカメラで使用する場合の同期操作
- 厳しい照明条件でも優れた画質を実現するオンボードISP
- LEDフリッカー軽減（LFM）を備えたハイダイナミックレンジ（HDR)
- 電子ローリングシャッター
- 非圧縮UYVYストリーミング
- 最大画像転送速度:
-
解像度 同期 (UYVY) 非同期 (UYVY) VGA (640 x 480) 30 fps 60 fps qHD (960 x 540) 30 fps 58 fps HD (1280 x 720) 30 fps 45 fps FHD (1920 X 1080) 30 fps 30 fps - 外部ハードウェアトリガー入力
- 動作温度範囲: -40°C to 85°C
- 消費電力:
- 最大: 2.91W
- 最小: 1.81W
- 動作電圧: +/- 5％の許容誤差で5〜15V
- サイズ（mm（l x b): 30 x 30 mm（シリアライザーボード）75 mm x 55 mm（デシリアライザーボード）
- フルHDMIPI CSI-2カメラモジュール用のLinuxカメラドライバー（V4L2）
- 画像キャプチャとプレビュー用のサンプルアプリケーション
- Gstreamer-ビデオ録画とネットワークストリーミングの1.0サポート
- RoHS 対応
- 軽量で用途が広く、ポータブルなデザイン
- に発売:
センサー:AR0233AT from onsemi®
センサーの解像度と光学フォーマット:フルHDCMOSイメージセンサー。 1/2.5 "光学フォーマット
センサータイプ:24ビットRGBベイヤー
画像信号プロセッサ:オンボードの高性能ISP
出力フォーマット:非圧縮UYVYフォーマット
ピクセルサイズ:3.0μm x 3.0μm ピクセル
センサーアクティブエリア:2048H x 1280V
応答性:30.4 Ke-/lux−sec
SNR:43.1 dB
ダイナミックレンジ:最大 140 dB
シャッタータイプ:電子式ローリングシャッター
フォーカスタイプ:固定焦点
配列サイズ:2048 x 1280 ピクセル
ISP:オンボードの高性能ISP
DFOV:フル HD - 129.17°(D)（e-conが提供レンズ付き)
Linuxカメラドライバー:
MIPICSI-2カメラモジュール用の本格的なLinuxカメラドライバー。 このドライバーは、Jetson開発者キットでe-conのNileCAM21_CUXVRをサポート致します。 カメラドライバーのソースコードは、NVIDIA®AGXXavier™プラットフォームに移植できます。
- サポートされているJetpackおよびL4Tバージョン
-
- NVIDIA® Jetson AGX Xavier™ - JetPack 4.6 L4T32.6.1
- NVIDIA® Jetson AGX Xavier™ (Aetina AX720 Dev Kit) - JetPack 4.6.2 L4T32.7.2
- ビデオプレビュー
- 静止画像キャプチャ
- IOCTLを介したカメラ制御
- ビデオプレビュー
- 選択した解像度での静止画像キャプチャ
- 明るさ
- コントラスト
- シャープネス
- 飽和
- ゲイン
- ホワイトバランス（手動および自動）
- 露出（手動および自動）
- パン＆チルト
- カラーキル
- カラーキル
- フリッカー防止モード
- 自動モード
- 手動モード
- オリエンテーション
- 水平ミラー
- 垂直フリップ
- センサーモード
- 標準モード
- HDRモード
- 効果
- 通常
- グレースケール
- バースト画像キャプチャ
- 外部トリガーのサポート
- ノイズ除去
ご要件に合わせたカメラドライバーのカスタマイズまたは移植については、sales@e-consystems.comにお問い合わせください。
NileCAM21_CUXVR - 他のアプリケーションプロセッサプラットフォーム用のカスタマイズ:
e-con Systems™は、顧客のご要件に応じて、任意のアプリケーションプラットフォームでNileCAM21_CUXVRのカメラドライバー開発、カスタマイズ、および移植サービスを提供致致します。
NileCAM21_CUXVR - カスタマイズ:
e-conは、次の要件に対応するカスタマイズ、開発、および移植サービスを提供致しております。:
- 頑丈なアプリケーション向けのIP定格（IP67）エンクロージャおよびIP定格（IP67）ケーブル.
- 同軸ケーブルの長さ.
- FOVおよびその他の要件を満たすためのレンズの交換.
- 他のNVIDIA®Jetson™プラットフォーム、およびNVIDIAプラットフォームを使用して構築された他のベンダーのキャリアボードのサポート。
- 他のプロセッサプラットフォームのサポート。
カスタマイズご要件については、sales@e-consystems.com にお問い合わせください.
