Conversa - マイク付ローライトUSB 3.1 Gen 1カメラ

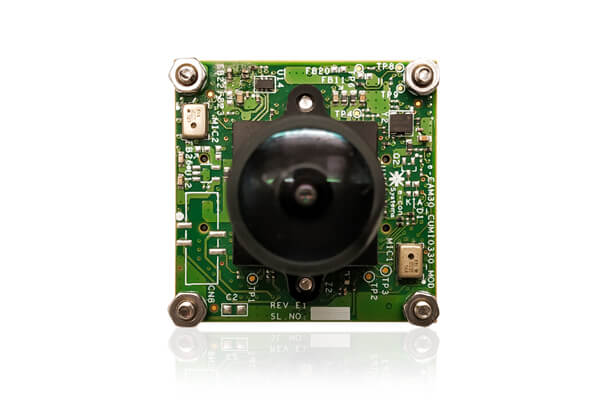

会話のためのカメラConversa (See3CAM_CU38) は、ステレオマイク内蔵の3.4 MPローライトUSB 3.1 Gen 1カメラで、16ビットオーディオ(48 KHz)を提供します。この低照度USBカメラは、当社の主力製品であるSee3CAM_CU30の次の高度なバージョンで、クリアなサウンドのステレオマイクを内蔵しています。 これは、プラグアンドプレイ(UVCおよびUAC)準拠のUSB 3.1 Gen1 SuperSpeedカメラであり、USB 2.0ホストポートとの下位互換性もあります。 それは顧客が彼らの要求に従ってレンズを選択して使用することを可能にするSマウント(M12)レンズホルダーを持っています。すべての自動機能(自動ホワイトバランス、自動露出制御)を実行する専用の高性能画像信号プロセッサチップ(ISP)があります。

Conversaの主な機能

  • 社内e-CAM36_CUMI0330_MOD - 3.4 MP AR0330カラーカメラモジュール
  • M12レンズホルダー付き固定焦点
  • 電子ローリングシャッター
  • 出力フォーマット:非圧縮UYVYフォーマットおよび圧縮MJPEGフォーマット
  • プラグアンドプレイ(UVCおよびUAC準拠 - ドライバは不要)および機能が制限されたUSB 2.0ホストとの下位互換性
  • フレームレート*:
  • 決議 USB 3.0 USB 2.0
    UYVY MJPEG UYVY MJPEG
    3.4MP (2304 x 1536) 24 fps & 12 fps 48 fps 5 fps & 2.5 fps 48 fps
    3MP (2304 x 1296) 30 fps & 15 fps 60 fps 6 fps & 3 fps 60 fps
    3MP (2048 x 1536) 42 fps & 21 fps 50 fps 5 fps & 2.5 fps 50 fps
    1280P (1920 x 1280) 50 fps & 25 fps 50 fps 6 fps & 3 fps 50 fps
    FHD (1920 x 1080) 60,30 & 15 fps 60 fps 8 fps & 4 fps 60 fps
    960P (1280 x 960) 52 fps & 30 fps 52 fps 14 fps & 7 fps 52 fps
    HD (1280 x 720) 60 fps & 30 fps 60 fps 16 fps & 8 fps 60 fps
    XGA+ (1152 x 768) 60 fps & 30 fps 60 fps 19 fps & 9.5 fps 60 fps
    VGA (640 x 480) 60 fps & 30 fps 60 fps 30 fps & 15 fps 60 fps
  • サポートされているOS - Windows 10、Windows 8.1、Windows 7、Linux、およびMAC **
  • コネクタ/インタフェースの種類:タイプCリバーシブルインタフェースコネクタ付きUSB 3.1 Gen 1デバイス
  • 48KHzで16ビットオーディオを提供するステレオマイク
  • 動作電圧:5V +/- 5%、電流 - 512mA
  • 動作温度範囲: -30°C 〜 70°C
  • 所要電力
    • 最大 : 2.55W
    • 最小: 1.20W
  • 10ピンGPIOヘッダ
  • 外部ハードウェアトリガ入力
  • デジタルズーム - 最大8倍
  • 各カメラの一意のID
  • サイズ mm (l x b x h): 30 x 30 x 30.2 mm (レンズなし、M12ホルダー付き)
  • グラム単位の重量: 14 グラム (レンズなし)
                                   19 グラム (レンズ付き)
  • 軽量、多用途、ポータブルの2ボードソリューション
  • RoHS対応
  • 発売日:launch date
  • * - 達成されるフレームレートはシーンの周囲の明るさに左右され、光によって変わります。レンダリングソフトウェアによっても異なります
  • ** - MAC OSサポートについては、sales@e-consystems.com にお問い合わせください。

カメラモジュールの特徴:

センサー:ON SemiconductorsのAR0330

センサーの解像度と光学フォーマット:3.4 MP CMOSイメージセンサー。 1/3 "光学フォーマット

センサーの種類:3.4 MP CMOS電子ローリングシャッターセンサー

画像信号処理プロセッサ:外部ISP

出力フォーマット:非圧縮UYVY形式および圧縮MJPEG形式

センサー機能:

ピクセルサイズ:2.2μm x 2.2μm ピクセル

センサー活性領域:2304(H) x 1536(V)

責任感:2.0 V/lux-sec (550 nm)

SNR:39 dB

ダイナミックレンジ:69.5 dB

シャッタータイプ:電子ローリングシャッター

フォーカスタイプ:固定焦点

DFOV: 3.4MP – 120°(e-conが提供するレンズ付き)

マイク機能:

チャンネル:2 (ステレオ)

ビット深度:16 ビット

サンプリング周波数:48 KHz

  • サポートされているOS - Windows 10、Windows 8.1、Windows 7、Linux、およびMAC *
  • サンプルアプリケーション:
    • e-CAMView - ビデオプレビューと静止画キャプチャのためのWindowsカメラアプリケーション。
    • QtCAM - ビデオプレビューと静止画キャプチャのためのLinuxカメラアプリケーション。
  • 静止画の解像度:
    • 3.4 MP(MJPEGとBMPの両方)
  • 静止画キャプチャ:
    • 外部トリガ信号制御
    • ソフトウェアアプリケーション制御
  • ゼロシャッターラグ:
    • 3.4ゼロラグシャッターを使用した静止画キャプチャ(*クロス解像度静止画キャプチャでは不可)
  • UVCコントロール:
    • 明るさ
    • コントラスト
    • シャープネス
    • 彩度制御
    • ガンマ制御
    • ゲイン
    • 露出(手動と自動)
    • ホワイトバランス(手動と自動)
    • デジタルズーム (Upto 8x)
    • パンチルトズーム
  • UACコントロール:
    • オーディオプロパティ(2チャンネル(ステレオ)、16bit @ 48KHzのみサポート)
    • ボリューム
    • ミュート
  • 追加機能:
    • 外部トリガーのサポート
    • LEDストロボコントロール
    • ドキュメントモード
    • ROIベースのエクスポージャー
    • Q因子コントロール
    • 顔検出
    • 笑顔の検出
    • オリエンテーションコントロール
    • フレームレート制御
    • 画像キャプチャ - バーストモード
    • 露出補正
    • 平均ビットレート
  • * - MAC OSのサポートについては、お問い合わせください sales@e-consystems.com
  • お客様の要件に応じてファームウェアとハードウェアのカスタマイズが可能です。詳細は sales@e-consystems.com までお問い合わせください。

をダウンロー Conversa - 技術文書:

   データシート

pdf  Conversa データシート

pdf Conversa レンズデータシート

   ユーザーマニュアル

pdf  Conversa 入門マニュアル

   Linux

pdf  QtCAM - Linux SW 応用 ユーザーマニュアル

   Windows

pdf  e-CAMView - Windows SW インストール ガイド

pdf  e-CAMView - Windows SW 応用 ユーザ
              ーマニュアル

pdf  e-CAMView - Windows SW 拡張ユニット
              APIマニュアル

pdf  Conversa 顔と笑顔の検出

pdf  See3CAM_DFU アプリケー ションユー
              ザマニュアル

Download 3MP camera Documents

オーダー情報:

USB 3.0をサポートし、3.4 MP USBカメラモジュールの評価に興味のあるプラットフォームを所有しているお客様は、e-conシステムからConversaを直接購入することができます。Conversaはレンズ付き/なしでご注文いただけます。

部品番号 説明 サンプル価格
(1ユニット)
ボリューム価格
(1000ユニットパック)
購入
See3CAM_CU38_CHL_TC Sマウントホルダー&レンズタイプCコネクタ付き3.4 MPカスタムレンズUSB 3.1 Gen 1カメラ US$169 - buy camera
See3CAM_CU38_CH_TC 3.4 MP USB 3.1 SマウントホルダータイプCコネクタ付きGen 1カメラ US$139 US$85 buy camera

See3CAM_CU38_CHL_TC-Sマウントホルダー&レンズタイプCコネクタ付き3.4 MPカスタムレンズUSB 3.1 Gen 1カメラ

サンプル価格 (1ユニット)-US$169

ボリューム価格 (1000ユニットパック)--

buy camera

See3CAM_CU38_CH_TC-3.4 MP USB 3.1 SマウントホルダータイプCコネクタ付きGen 1カメラ

サンプル価格 (1ユニット)-US$139

ボリューム価格 (1000ユニットパック)-US$85

buy camera

評価キットには、See3CAM_CU30に加えて、UVC拡張機能(Windows 10、Windows 8.1、Windows 7、Linux and MAC *)と一緒にビデオプレビューおよび静止キャプチャ用のe-CAMView(Windows)/ QtCAM 4週間のサポート。 詳細については、以下の評価キットの内容を参照してください。

すべてのお問い合わせについては、sales@e-consystems.com までご連絡ください。

キットの内容:

USB 3.0 Camera

  • ハードウェア:
      • Conversa - M12レンズ(Sマウント)ホルダー付き3.4 MP USBカメラ
      • USB 3.1 Gen 1 Type-Cケーブル
      • レンズ(オプション)
  • ソフトウェア: (お客様はe-conデベロッパーリソースからソフトウェアをダウンロードする必要があります)
    • 対応OS: Windows 10、Windows 8.1、Windows 7、Linux、およびMAC *
    • e-CAMView (Windows) / QtCAM (Linux) - ビデオプレビューおよび静止画キャプチャアプリケーション
  • ドキュメント:
  • * - MAC OSのサポートについては、お問い合わせください sales@e-consystems.com

Conversa - カスタマイズ

  • 別のレンズマウント(Cマウント/ CSマウント)が必要ですか?
  • レンズの選択に援助が必要ですか?
  • レンズ補正が必要ですか?
  • フォームファクタを小さくしたいですか?
  • LEDが必要ですか?
  • お客様の要件に応じてファームウェアとハードウェアを完全にカスタマイズできます。 カスタマイズや追加機能については、お問い合わせください。

Camera Customization

US$85
Buy 3MP Camera online

出荷手数料を除く

対象となるアプリケーション

»  ドアベルカメラ

»  車内セキュリティ

»  レスキューAGVカメラ

»  顕微鏡カメラ

»  ビデオ会議

»   バッジカメラ
