e-CAM131_CUiMX8 - i.MX8 Quad Max用13MPカメラ

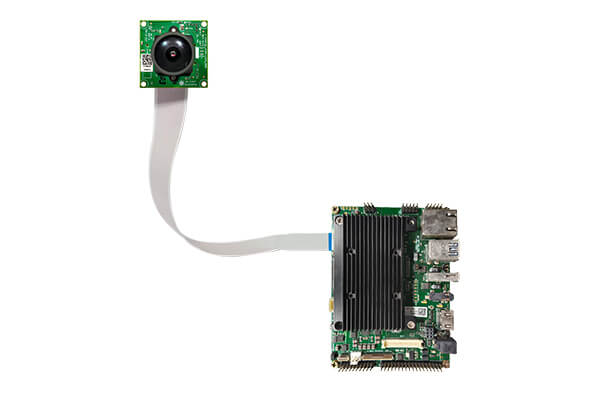

e-CAM131_CUiMX8は、NXPi.MX8シリーズアプリケーションプロセッサ用のVisionを追加するように設計された13MP固定焦点カラーMIPIカメラです。 このカメラは、トラデックスの既製のキャリアボード(IxoraキャリアボードとVerdin開発ボード)に直接接続できます。 このカメラには、さまざまなアプリケーションの迅速な開発を可能にする、トラデックスのすぐに使用できるLinuxディストリビューションであるTorizonと統合された製品対応のカメラドライバーが付属しております。

このカメラは、モジュールで次のToradexコンピューターをサポート致します。:

プロセッサー モジュール上のコンピュータ キャリアボード
NXP i.MX8 Apalis i.MX8 QuadMax Ixora キャリアボード
NXP i.MX8M ミニ Verdin i.MX8M ミニ Verdin 開発委員会
NXP i.MX8M プラス Verdin i.MX8M プラス Verdin 開発委員会

続きを読む »

iMX8カメラの主な機能:

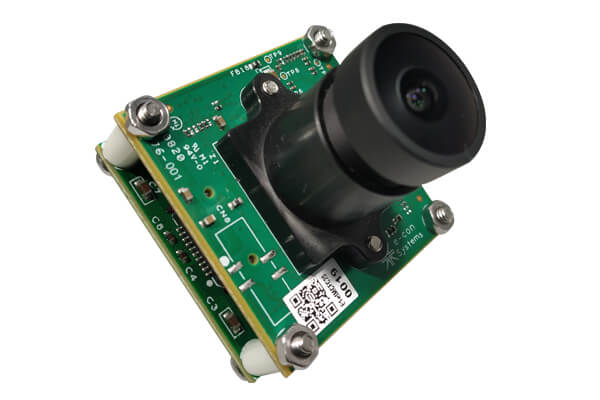

  • e-CAM137A_CUMI1335_MOD - 13 MP固定焦点MIPIカメラモジュール使用
  • Apalis iMX8QM SOM用のToradexのIxoraキャリアに直接接続
  • iMX8QMと接続する高速4レーンMIPI CSI-2インターフェイス
  • 出力形式 : 非圧縮UYVY形式
  • 最大画像転送速度
  • 解像度 UYVY
    VGA (640 x 480) 100 fps
    HD (1280 x 720) 75 fps
    Full HD (1920 x 1080) 75 fps
    4K (3840 x 2160) 30 fps
    4K CINEMA (4096 x 2160) 28 fps
    13MP (4192 x 3120) 19 fps
  • 使用温度範囲: -30° 〜 70° C
  • 消費電力:
    • 最大 : 1.65W
  • 基板サイズ (L x W) - 30 mm x 30 mm
  • 軽量で用途が広く、ポータブルなデザイン
  • RoHS対応
  • 発売日:launch date

カメラモジュールの機能:

センサー:ON Semiconductor の AR1335

センサー解像度と光学フォーマット:13MP CMOSイメージセンサー 1 / 3.2インチ光学フォーマット

センサータイプ:13MP CMOS電子ローリングシャッターセンサー

画像信号プロセッサ:オンボード高性能ISP

出力形式:非圧縮UYVY形式

センサーの特徴:

ピクセルサイズ:1.1μmx1.1μmピクセル、BSIテクノロジー

センサーアクティブエリア:4208 (H) x 3120 (V)

応答性:4700 e-/lux-sec

SNR:37 dB

ダイナミックレンジ:69 dB

シャッタータイプ:電子ローリングシャッター

フォーカスタイプ:固定フォーカス

アレイサイズ:4208x3120

DFOV:110°(D), 86°(H), 64°(V) (と 1/3.2" AR1335)

e-CAM131_CUiMX8はMIPI 4レーンカメラで、iMX8用のカスタムカメラドライバーが必要になります。

  • MIPI CSI-2カメラモジュール用V4L2 Linuxドライバー
    • ビデオプレビュー
    • 静止画像キャプチャ
    • IOCTLによるカメラ制御
  • Linuxのソースコードを含むサンプルアプリケーション:
    • ビデオプレビュー
    • 選択された解像度での静止画像キャプチャ
  • カメラコントロール
    • 明るさ
    • コントラスト
    • 色飽和
    • ホワイトバランス(手動と自動の両方)
    • ガンマ
    • ゲイン
    • 水平反転
    • 垂直フリップ
    • シャープネス
    • 露出(手動、自動)
    • デジタルズーム
    • ノイズ除去

要件に合わせたカメラドライバーのカスタマイズまたは移植については、sales@e-consystems.comにお問い合わせください。

e-CAM131_CUiMX8 - 技術文書のダウンロード:

 Bullat Arrow  データシート

pdf データシート

pdf レンズデータシート

 Bullat Arrow  ユーザーマニュアル

pdf IXORAアダプタボードの回路図マニュアル

pdf Gstcaptureデータ使用ガイド

pdf Gstreamer使用ガイド

 Bullat Arrow  Apalis i.MX8 QuadMax

pdf 入門マニュアル

pdf 開発者ガイド

 Bullat Arrow  Verdin i.MX8M Plus

pdf 入門マニュアル&開発者ガイド

 Bullat Arrow  Verdin i.MX8M Mini

pdf 入門マニュアル&開発者ガイド

Download Selected Documents

iMX8カメラのキット内容:

  • ハードウェア:
    • e-CAM131_CUiMX8 - 13.0 MP MIPIカメラボード(e-CAM137A_CUMI1335_MODカメラモジュール、ベースボード、アダプターボード、マイクロ同軸ケーブル、FFCケーブルを含む)
  • ソフトウェア:
    • Linux:
      • 革新的な評価のための構築済み画像
      • V4L2-Linuxドライバーのソースコード
      • Sourceソースコード付きのサンプルビューファインダーアプリケーション
US$149
Buy e-CAM131_CUiMX8 online

出荷手数料を除く

対象となるアプリケーション

»  眼科

»  歯科

»  支援技術

»  皮膚科

»  皮膚科

»  フォトブースカメラ

»  駐車場管理

»  バーチャルリアリティと拡張現実

»  ドキュメントスキャンカメラ

»  4Kビデオカメラ
